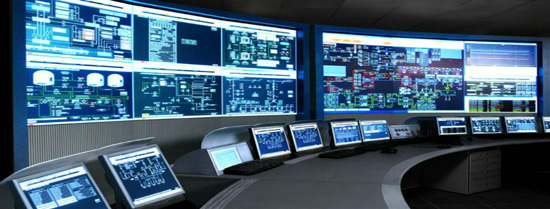

大型多屏拼接/合成顯示廣泛應用于公安、軍事、交通（高速公路、鐵路）、能源（電力、石油、水利）、航空、金融、廣電等行業的監控、指揮、調度系統，涉及到多屏顯示、顯示內容（視頻監控、地理信息系統、三維虛擬展示等）、視頻存儲、視頻處理/合成/摘要/分析等。



大屏顯示信息的關鍵--計算機配置問題
多屏顯示/拼接系統、顯示墻方案應用已經非常普遍了，廠家和集成商基本都是重點放到大屏幕顯示和拼接技術上，拼接如何完美（無縫拼接、拼接出更多或更大分辨率的顯示屏架構），卻忽略了整個顯示的關鍵---計算機性能（硬件配置），

直白點講，再復雜、強大的大屏幕，實際就是一個或多個輸出“顯示設備”，最重要的---顯示的內容，例如：監控視頻、GIS數據、三維虛擬圖形、無人機影像、金融實時計算數據、電力監控信號數據等，需要不同的、匹配的計算機硬件配置

多屏顯示/拼接常見現象：
問題1 大型多路屏幕顯示視頻不流暢，卡頓；
問題2 三維GIS（類似Google地圖）數據量大，顯示移動非常緩慢；
問題3 虛擬裝配非?？?，無法正常流暢顯示虛擬裝配流水線；

誤區1  只要滿足多屏顯示或足夠屏幕，計算機硬件配置不重要
誤區2  只要分辨率滿足要求，其他設備成本越低越好
誤區3  只要畫面顯示完美，其他費用可以忽略
誤區4  拼接計算機=工控機箱+多顯卡架構PC硬件
誤區5  多屏顯示專業計算機=視頻處理器

多屏顯示的內容對計算的要求：
多屏顯示系統實際就是計算機的一個內容輸出顯示窗口，不同顯示內容，例如 監控視頻、金融行情、三維GIS、三維虛擬展示、實時動態監控等，有不同的計算特點，對計算機（或工作站）硬件配置有不同的要求，跟顯示分辨率要求有關，跟機器性能有關，如果配置不合理，自然顯示內容會有遲滯、卡頓等現象。

西安坤隆計算機公司擁有全球領先的定制圖形工作站系列產品，為不用應用、不同環境、不用要求提供完美匹配的計算機器，為大屏顯示/拼接應用提供專業級高性能工作站全套硬件解決方案，其顯著特點：

（1）專業匹配---不同應用有不同硬件配置架構
（2）精準高效---提供高速多路視頻解碼計算、圖像處理計算、實時三維建模計算、視頻摘要/分析計算、全景視頻合成與實時播放、無人機影像拼接處理等提供匹配的計算硬件架構
（3）完美--確保多屏顯示流暢、無卡頓、高可靠

下面是我們針對目前主要三類應用給出配置方案

（一）視頻監控類多屏拼接應用
主要是大量視頻實時同步解碼計算和顯示，計算機必須具有足夠的計算單元保證多路視頻同步解碼，同時提供多路同步顯示能力

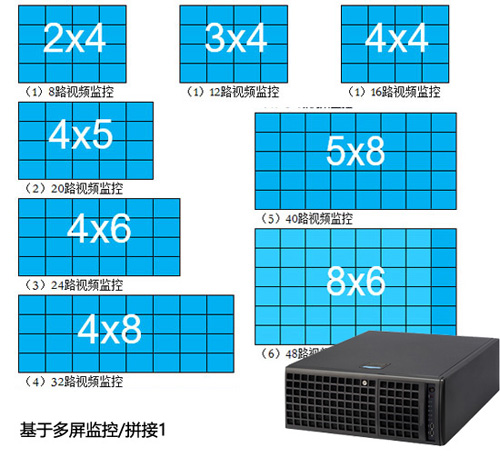

1.1 UltraLAB工作站大屏顯示/拼接方案


技術規格：
支持多屏顯示輸出，
屏幕數量：4路，8路，16路，32路，64路，72路
單屏分辨率：標清、高清(1920x1080)、2K、超高清(3840x2160)、8K等
數據格式：視頻、數據、文字、圖片…

1.2計算機硬件配置特點（視頻類應用）

NO	關鍵性能	功能解釋
1	CPU	提供強大的視頻解碼計算能力，滿足不同規模的需求 要求: 提供足夠核數的計算處理單元，保證每一路視頻同步、實時解碼計算，避免視頻播放延遲
2	顯卡	（1）   顯卡輸出：通過配備多個顯卡輸出 （2）   屏幕合成 支持多個屏幕拼接合成一個物理更大分辨率屏幕顯示
3	內存	提供與多路視頻流匹配的內存容量
5	數據輸入	視頻流的輸入帶寬，多種輸入接口：網口、USB口、HDMI口(采集卡)
6	數據存儲	方案1：自配高io帶寬的硬盤存儲 方案2：通過網絡存儲
7	可靠性	工業級的穩定性、可靠性
8	視頻分析	可選高性能計算工作站

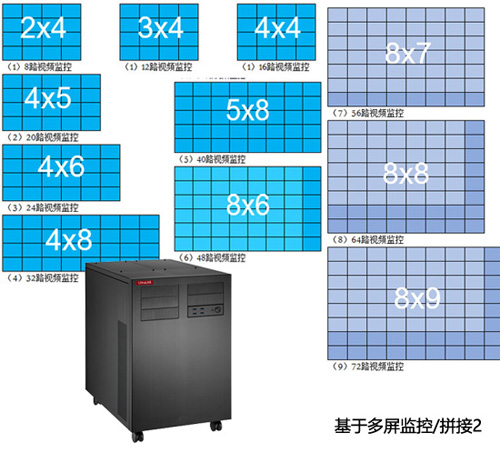

1.3 UltraLAB工作站硬件配置推薦（視頻類）

NO	視頻規模	屏幕拼接	主要配置	售價
1	16路	4x4	型號 GX610 22132-M5TC4N4 2*Xeon E5 2620v4/16GB DDR4 RECC /4*Quadro NVS510/512GB PCIE-SSD+4TB SATA/塔式機架兩用(1200w)/雙千兆	46500
2	20路	4x5	型號 GX610 22232-M5TC5N4 2*Xeon E5 2630v4/32GB DDR4 RECC /5*Quadro NVS510/512GB PCIE-SSD+4TB SATA/塔式機架兩用(1200w)/雙千兆	57500
3	24路	4x6	型號 GX610 22132-M5TC6N4 2*Xeon E5 2650v4/32GB DDR4 RECC /6*Quadro NVS510/512GB PCIE-SSD+4TB SATA/塔式機架兩用(1200w)/雙千兆	69990
4	32路	8x4	型號 GX610 22132-M5TC4N8 2*Xeon E5 2683v4/64GB DDR4 RECC /4*Quadro NVS810/1TB PCIE-SSD+2*4TB SATA/塔式機架兩用(1200w)/雙千兆	108000
5	40路	8x5	型號 GX610 22132-M5TC5N8 2*Xeon E5 2698v4/64GB DDR4 RECC /5*Quadro NVS810/1TB PCIE-SSD+2*6TB SATA/塔式機架兩用(1200w)/雙千兆	149990
6	48路	8x6	型號 GX610 22132-M5TC6N8 2*Xeon E5 2699v4/64GB DDR4 RECC /6*Quadro NVS810/1TB PCIE-SSD+2*8TB SATA/塔式機架兩用(1200w)/雙千兆	179990
7	56路	8x7	型號 GX610M 22132-M5TC7N8 2*Xeon E5 2699v4/64GB DDR4 RECC /7*Quadro NVS810/1TB PCIE-SSD+2*8TB SATA/雙塔式(1500w)/雙千兆	189990
8	64路	8x8	型號 GX610M 22132-M5TC8N8 2*Xeon E5 2699v4/64GB DDR4 RECC /8*Quadro NVS810/1TB PCIE-SSD+2*8TB SATA/雙塔式(1500w)/雙千兆	199990
9	72路	8x9	型號 GX610M 22132-M5TC9N8 2*Xeon E5 2699v4/96GB DDR4 RECC /9*Quadro NVS810/1TB PCIE-SSD+2*8TB SATA/雙塔式(1500w)/雙千兆	215000

UltraLAB工作站和市場上視頻類多屏顯示計算機最大區別：
（1）CPU頻率更高，核數更匹配
（2）整機優化：自動超頻加速，高性能低延遲加速
（3）存儲架構：滿足高性能io和高帶寬應用需要
（4）比市場常規機器，能提供更大屏顯示架構
（5）配置豐富，架構完美

滿足多路并發實時解碼計算，實時多路顯示，無卡頓、停滯現象

#p#page_title#e#
 

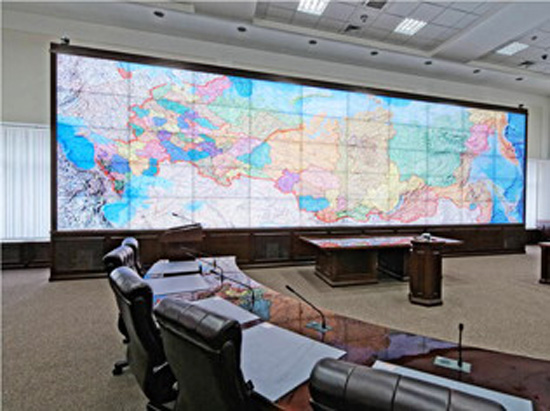

（二）基于地理信息系統GIS多屏合成應用
顯示關鍵內容：主要是GIS圖像文件，分辨率高，圖像文件大，多層數據，
計算機硬件要求：需要足夠的顯存和快速數據解壓縮計算、圖像移動計算，同時提供三維GIS圖形多屏合成顯示能力

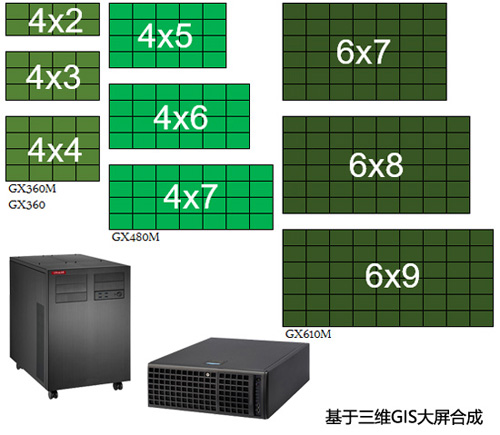

2.1 UltraLAB大屏拼接/合成顯示方案



技術規格：
支持多屏合成一個超高分辨率的物理大屏輸出，
屏幕拼接規格：2x2，2x3,2x4，3x4,4x4，4x5，4x6,4x7
單屏分辨率：標清、高清(1920x1080)、2K、超高清(3840x2160)、8K等等
數據格式：GIS數據為主，兼顧視頻、文字、圖片…
屏幕數量：4屏，8屏，12屏，16屏，20屏，24屏，28屏，42屏，48屏，54屏



2.2 大屏合成計算機硬件配置特點（基于GIS類應用）

NO	關鍵性能	功能解釋
1	CPU	承擔三維圖形的幾何頂點計算，供顯卡生成圖形 提供強大的計算能力，滿足不同的應用需要 三維GIS場景應用，大量單核實時計算，三維數據展示
2	圖形生成	能夠提供三維實時圖形生成，一些大型三維實時建模等計算
3	屏幕輸出	能夠提供多個屏幕拼接合成一個物理更大分辨率屏幕顯示
4	數據輸入	視頻流的輸入帶寬，多種輸入接口：網口、USB口、HDMI口(采集卡)
5	數據存儲	方案1：自配高io帶寬的硬盤存儲（最佳推薦） 方案2：通過網絡存儲
6	可靠性	提供工業級的穩定性、可靠性



2.3 UltraLAB工作站完美硬件配置推薦（基于GIS應用類）

NO	屏幕拼接	型號/主要配置	售價
1	2x4	型號 GX360M 15032-M528T2D intel超高頻處理器(4核5.0GHz) /32GB DDR4 RECC /2*Quadro P5000 16GB/ 512GB PCIE-SSD+28TB并行存儲/雙塔式(1500w)/雙千兆	85000
2	3x4	型號 GX360M 15064-M528T3D intel超高頻處理器(4核5.0GHz) /64GB DDR4 RECC /3*Quadro P5000 16GB /512GB PCIE-SSD+28TB并行存儲/雙塔式(1500w)/雙千兆	110000
3	4x4	型號 GX360M 15164-M528T4D intel超高頻處理器(4核5.1GHz) /64GB DDR4 RECC /4*Quadro P5000 16GB /512GB PCIE-SSD+28TB并行存儲/雙塔式(1500w)/雙千兆	129990
4	5x4	型號 GX480M 144128-MS28T5D intel至尊處理器(6核4.4GHz)/128GB DDR4 RECC /5*Quadro P5000 16GB /1TB PCIE-SSD+28TB并行存儲/雙塔式(1500w)/雙千兆	168000
5	6x4	型號GX480M 144128-SA28T6D intel至尊處理器(6核4.4GHz)/128GB DDR4 RECC /6*Quadro P5000 16GB /1TB SSD+28TB并行存儲/雙塔式(1500w)/雙千兆	187000
6	7x4	型號 GX480M 144128-SC6D intel至尊處理器(6核4.4GHz)/128GB DDR4 RECC /7*Quadro P5000 16GB /3TB SSD/雙塔式(1500w)/雙千兆	199990

UltraLAB工作站和市場上機器最大區別：
（1）CPU頻率超高頻和圖卡，滿足超大分辨率GIS應用
（2）整機優化：自動超頻加速，高性能低延遲加速
（3）存儲架構：滿足高性能io和高帶寬應用需要
（4）比市場常規機器，能提供更大屏顯示架構
（5）配置豐富，架構完美

提供更快的圖像實時調入、解壓縮、縮放計算，滿足海量GIS顯示信息應用

#p#page_title#e#

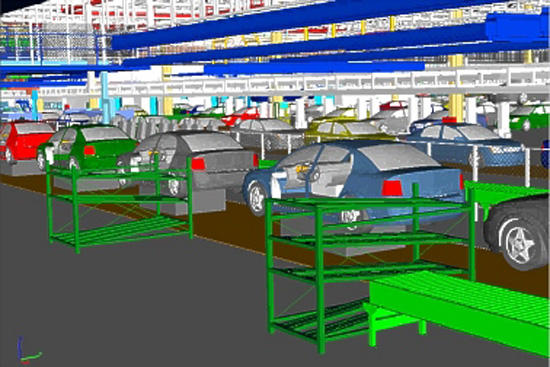

（三）三維虛擬大屏顯示應用
大屏顯示內容：主要是虛擬出一個三維場景，實時三維圖形生成，
計算機硬件能力：必須具有強大的幾何頂點計算和圖形生成計算能力，同時提供多屏三維虛擬圖形合成顯示能力，保證大型三維顯示流暢，無卡頓



3.1 UltraLAB大拼拼接合成顯示方案



工作站技術要求：
支持多屏合成一個超高分辨率的物理大屏輸出，
屏幕拼接規格：2x2，2x3,2x4，3x4,4x4，4x5，4x6,4x7
單屏分辨率：標清、高清(1920x1080)、2K、超高清(3840x2160)、8K等等
數據格式：圖形數據為主，兼顧視頻、文字、圖片…
屏幕數量：4屏，8屏，12屏，16屏，20屏，24屏，28屏,。。。

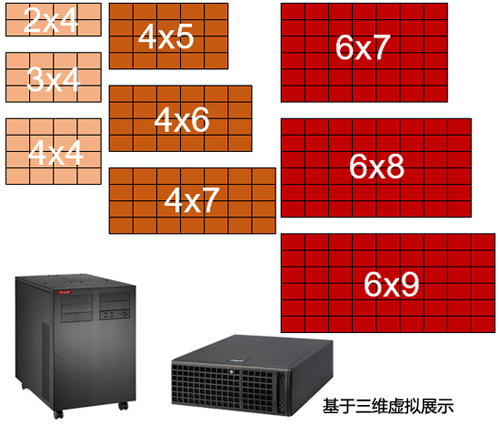

從多屏顯示架構，常見拼接：

3.2大型多屏三維顯示系統計算機硬件配置特點

NO	關鍵性能	功能解釋
1	CPU	提供強大的計算能力，滿足不同的應用需要 實時圖形生成應用，大量單核實時計算，三維場景生成
2	圖形生成	能夠提供三維實時圖形生成，一些大型虛擬顯示、模擬展示等應用
3	屏幕合成	能夠提供多個屏幕拼接合成一個物理更大分辨率屏幕顯示
4	數據輸入	視頻流的輸入帶寬，多種輸入接口：網口、USB口、HDMI口(采集卡)
5	數據存儲	方案1：自配高io帶寬的硬盤存儲（最佳推薦） 方案2：通過網絡存儲
6	可靠性	提供工業級的穩定性、可靠性

3.3 UltraLAB工作站完美硬件配置推薦（基于虛擬裝配，虛擬演示應用類）

NO	屏幕拼接	型號/主要配置	售價
1	2x4	型號 GX360M 15016-M5TC2B intel超高頻處理器(4核5.0GHz)/16GB DDR4 /2*Quadro P2000 4GB/ 512GB PCIE-SSD+4TBSATA/雙塔式(1500w)/雙千兆	38500
2	3x4	型號 GX360M 15032-M5TC3B intel超高頻處理器(4核5.0GHz)/32GB DDR4 /3*Quadro P2000 4GB /512GB PCIE-SSD+4TBSATA/雙塔式(1500w)/雙千兆	46500
3	4x4	型號 GX360M 15132-M5TC4B intel超高頻處理器(4核5.1GHz)/32GB DDR4 /4*Quadro P2000 4GB /512GB PCIE-SSD+4TBSATA/雙塔式(1500w)/雙千兆	52000
4	5x4	型號 GX480M 14464-MATC5C intel至尊處理器(6核4.4GHz)/64GB DDR4 RECC /5*Quadro P4000 8GB /1TB PCIE-SSD+4TBSATA/雙塔式(1500w)	89990
5	6x4	型號 GX480M 14564-MATC6C intel至尊處理器(6核4.5GHz)/64GB DDR4 RECC /6*Quadro P4000 8GB /1TB PCIE-SSD+4TBSATA/雙塔式(1500w)/雙千兆	89990
6	7x4	型號 GX480M 145128-MATC7C intel至尊處理器(6核4.5GHz)/128GB DDR4 RECC /7*Quadro P4000 8GB /1TB PCIE-SSD+4TBSATA/雙塔式(1500w)/雙千兆	116000

UltraLAB工作站和市場上機器最大區別：
（1）CPU頻率超高頻和圖卡，滿足超大分辨率三維虛擬圖形生成應用
（2）整機優化：自動超頻加速，高性能低延遲加速
（3）存儲架構：滿足高性能io和高帶寬應用需要
（4）比市場常規機器，能提供更大屏顯示架構
（5）配置豐富，架構完美
高性能計算架構，提供更快的圖形的實時生成計算，滿足三維虛擬圖形生成應用需求

因此，多屏顯示實際僅僅是一個輸出設備，不同的數據顯示有不同的計算特點，

結論：
大屏拼接+顯示內容+計算機匹配硬件配置=完美大屏顯示系統方案
