專業圖形工作站是對性能極為渴求的一個應用，一提到圖形工作站，熟悉硬件的朋友都會有個直覺的反應：配置高端、性能強勁，價格高昂。

　　實際情況也是如此，對某些高端用戶來講，設計的模型往往高達數百萬個面甚至更高，工作平臺性能越強勁，無疑就越能順暢的表達靈感和創意，提高設計師的工作效率，所以需要的硬件配置，都可以比擬專業服務器的高性能，而價格更是猛追刀片。為了達到盡可能高的性能，專業工作站甚至不惜采用雙CPU、專業繪圖卡等高端配置。而隨著雙核CPU的普及，工作站也第一時間進化到了雙核平臺。

　　作為X86處理器兩大巨頭大之一的AMD，自O(shè)pteron（皓龍）推出以來，在服務器和高端工作站領域大展拳腳。由于雙核Opteron（皓龍）推出的時間遠比競爭對手早，所以在2005年整整一年，都是AMD雙核獨領風騷的局面。2006年，隨著高頻DDR2的成熟，AMD也全面切換到DDR2平臺，以求進一步提升整個平臺的性能。為了配合AMD的平臺切換動作，各大主板廠商也緊密跟進，同時發布了相應的主板。

　　說到這里，我們不得不注意的是，作為任何一臺機器的最基礎部件——主板，實為平臺搭建的基礎(正如樓房的地基)，而在圖形工作站來說尤為如此。經過慎密挑選，本次將以泰安電腦公司出品的一款雙路新皓龍工作站主板S2915A2NRF為基礎搭建測試平臺。

　　提起TYAN（泰安）的名字，很多發燒友一定耳熟能詳，作為高端專業主板廠家之一，泰安電腦憑著其強勁的技術實力和優秀的品質，在業界一直享有極佳的口碑。泰安S2915A2NRF作為新一代皓龍高性能工作站平臺，配置參數自然也非常強勁。下面來仔細欣賞一下這款高端皓龍專業主板。

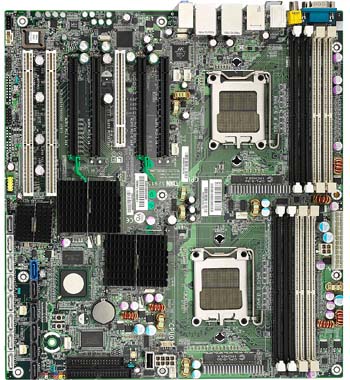

泰安S2915A2NRF

　　作為一款高端工作站主板，由于支持的特征比較多，所以主板尺寸遠遠比普通的PC主板寬大的多，12’×13’的板型，看上去的確很有氣勢，不過與之配套的機箱，相信也要夠“肚量”，才能裝得下這個大塊頭。



至于整個主板支持的技術參數，我們直接來看泰安官方的說明可能更加直觀一些。

泰安S2915A2NRF官方圖解

　　這片主板的主控芯片是nvidia公司 的nForce Professional 3600和3050，除了提供比桌面版芯片組更強的性能之外，還提供了更大的擴展能力：雙CPU，8內存槽，6個SATA，2個PCI－X插槽，最引人注目的，恐怕就是那4根PCI－E 16X的插槽了，這也是這款主板的最大的突出之處。不過這4根插槽，并不是全部跑16x的全速，按照說明，有2根是全速16x的帶寬，另外2根，則是8x帶寬，總共48個PCI－E通道，可謂主板史上的頂峰之作。由于PCI－E接口的彈性，16x的插槽，盡管只有8x的帶寬，但是同樣可以接16x的顯卡使用，這樣一來，主板上最多就能接4個顯卡。如果是需要多屏的工作站用戶，用這塊就方便多了，再也不用去找那些過時的PCI顯卡，直接接上4張支持雙頭顯示的PCI－E顯卡，就能實現8屏幕輸出，假設接上4張類似于ATI Fire MV 2400的平面專業卡的話，則可以達到最大16屏幕的輸出，輕松組建顯示墻。

　　對游戲玩家或者3D設計者來說，4個16x顯示插槽，暫時還沒有充分利用的方法，因?yàn)闊o論是游戲卡還是3D專業卡，最多只能支持雙卡互聯，暫時還不能支持4卡互聯，所以目前來講，4根顯卡插槽，還不能發揮他的最大用途。不過有興趣的玩家，或許可以試試類似AMD 4x4平臺的做法，同時接上2塊NV 8800GTX+2塊NV 7900GT之類的顯卡，組成2組SLi。如果期待真正的4卡互聯的話，則可能還需要等待一段時間，ATI即將推出的R600顯示芯片，根據內部透露的信息，已經可以支持多卡互聯，這個特征首先會出現在專業卡的型號上，屆時4張3D專業卡并聯的壯觀景象，相信很快就能看到了。

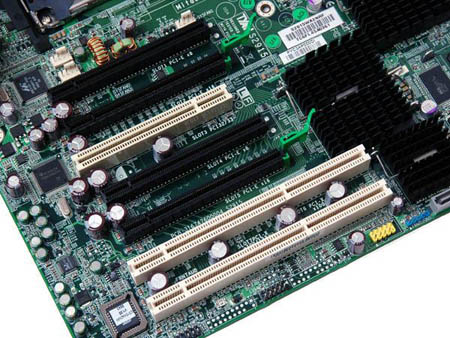

　　除了多個PCI－E之外，泰安S2915A2NRF也沒有放棄對傳統的PCI－X設備的支持，板載了2組PCI－X總線插槽。PCI－X總線作為一種成熟的高速總線，提供了8倍于普通PCI總線的傳輸速率。在普通PC機上，處理的數據并不大，所以對外設的傳輸速度要求并不高，所以普通的PCI插槽就足夠了。但是對高端工作站來講，PCI總線最大才133M/S的傳輸速度，實在是捉肘見襟。這也是一些高端的擴展設備，例如SCSI RAID卡、千兆網卡、非編卡等，都采用PCI－X接口的原因。 #p#page_title#e#

　　除了支持的特征比較強悍之外，泰安S2915A2NRF整塊主板的用料和做工，也稱得上上乘之作，當然了，象這類高端的服務器、工作站主板，成本的控制并非廠商考慮的重點，在這類主板上，固態電容、陶瓷電容等奢侈元配件已經是常見的配置，從上面的照片也可以看出來，所以也無需多言。

為了本次測試工作的順利完成，我們從商家提供的產品單里，精心挑選部件，搭建了一個完整的平臺，具體如下：

　　CPU：AMD Opteron 2210×2
　　主板：泰安S2915A2NRF
　　內存：金士頓 DDR2 667 REG ECC 1G×2
　　硬盤：希捷 SATA 250G
　　顯卡：3Dlabs Wildcat Realizm 800 640M
　　　　　藍寶石 X1950 pro 256M
　　電源：長城巨龍500

（以上硬件均由億時空科技友情提供）

盒裝皓龍2210(AMD Opteron 2210 1.8G  圖　庫  評　測  論　壇  報　價)

　　這款CPU是AMD 新一代的Socket F 接口皓龍，與上一代盒裝產品不一樣的是，這一代的盒裝皓龍，并不自帶風扇，所以盒子比上一代的小了很多。

即將組建的硬件整系統外觀

本次測試使用的顯卡，并沒有采用流行的ATI或者NV公司產品，而是選擇了另一家專業顯卡公司3Dlabs推出的最高端的一款專業卡：3Dlabs Wildcat Realizm 800 640M。這塊顯卡的無論是體積、價格，或是性能，無疑都屬于重量級的，雖然3Dlabs最近已經宣布退出專業卡領域，不過這一塊專業卡，仍然屬于最高端的專業卡之一。我們選擇這款顯卡的目的，一方面是看中了這款顯卡的性能，另一方面，這塊顯卡接近200W的驚人功耗，對主板的兼容性和穩定性也是一個有力的考驗。

山貓?

　　3Dlabs 的Wildcat系列向來被翻譯為“野貓”、“山貓”，但是無論以體積或者性能來看，這塊顯卡怎么樣也無法令人和纖巧靈活的小貓劃上等號，倒是另一種也被稱為“山貓”的動物——老虎，形象和這塊卡非常匹配。AMD的皓龍，加上這塊“老虎”卡，龍虎相會的情景，這次就由泰安這塊主板來實現了。

野貓?

　　一直以來，經常有很多朋友問筆者，做專業設計，高端游戲卡的表現怎么樣，適不適合用于專業工作站，為了解釋游戲卡和專業卡的區別，筆者經常費盡口舌，也沒能讓人滿意，考慮到多數網友對專業卡和游戲卡在專業設計里面的性能差距并不熟悉，所以這次的測試的最后，我們特地也找了一張現在比較流行的中高端游戲卡：藍寶石 X1950 pro 256M，進行測試，方便比較兩者的測試成績。

　　其他的配件相對較為常見，所以就不再一一詳細介紹。由于3Dlabs Wildcat Realizm 800體積實在過于龐大，為了保障配件的穩定運行，我們沒有采取以往“裸機”測試的方法，而是將所有的配件，都安裝到一個4U的工控機箱里面，再進行測試。

各部件裝進4U工控機后的內部布局

　　接近30CM長的3Dlabs Wildcat Realizm 800，和面積寬大的泰安S2915A2NRF，一般的小機箱，還真的容納不下。

　　環境測試：windows XP SP2 簡體中文版，所有驅動均安裝齊全。

　　系統信息：

系統信息顯示

一、 理論性能基準測試：Sisoftware Sandra 2007

　　SiSoftware永遠是處在技術領域的最前沿，是在像多核心，Wireless MMX，AMD64/EM64T，IA64，NUMA，SMT（Hyper-Threading），SMP，SSE2，SSE，3DNow! Enhanced，3DNow!，Enhanced MMX和MMX這些新技術出現時最早提供基準測試的軟件商之一。Sandra是一個非常有現實意義的合成基準測試，它放棄了使用含義模糊的指數，改為采用有實際意義的性能數字，例如像每秒執行指令數或每秒字節數等。新版本的SiSoft Sandra 還針對性的推出了32位和64位版本，兩個版本完全整合在一個安裝程序中。

　　1、 CPU運算理論性能測試

SiSoftware測試CPU運算的結果

　　2、 CPU多媒體性能測試 #p#page_title#e#

SiSoftware測試CPU多媒體性能的結果

3、 內存帶寬測試

SiSoftware測試內存帶寬的結果

　　4、 緩存性能測試

SiSoftware測試緩存的結果

　　5、 磁盤I/O性能測試：

SiSoftware測試I/O性能的結果

　　SiSoft Sandra的測試結果表明，Socket F 插座的皓龍，由于采用了成熟的K8核心，所以性能和上一代940針腳的皓龍區別不大，新的DDR2內存的導入，給皓龍帶來了一定的性能提升，不過提升的幅度遠遠沒有當年從單核升級到雙核這么大，如果說原先雙核皓龍的出現，使得整體性能有了質的飛躍，那么，這次新接口的雙核皓龍，則是在原來的基礎上，改良原有產品，逐步提升性能。從成績來看，新的皓龍繼承了K8架構的優良血統，即使對上強大的雙核“扣肉”至強，也毫不畏懼，互有勝負。

二、 3D專業性能基準測試：SPEC Viewperf 8.01

　　SPEC Viewperf的測試過程可以說是非?？菰餆o味的，不像3D mark那樣有著美輪美奐的畫面，而且結果非常簡潔，僅僅是一個羅列了各項分?jǐn)?shù)的一個TXT文檔文件而已，但是SPEC Viewperf對專業工作者的意義，就像3D Mark 系列對游戲玩家的意義一樣，具有不可替代的權威性。與3D Mark 獨立開發游戲引擎不同，為了使得測試結果更貼近實際情況，SPEC Viewperf直接使用了各個專業軟件的引擎以及真實的模型，有些模型甚至完全就是現實中，已經完工投入使用的項目的設計模型。SPEC Viewperf測試項目包括了多個主流3D設計軟件，使用哪種軟件的朋友，就可以直接參考相關測試項目的成績，非常的直觀。

3D測試軟件SPEC Viewperf 8.01

SPEC Viewperf 8.01測試模型1

SPEC Viewperf 8.01測試模型2

SPEC Viewperf 8.01測試模型3

SPEC Viewperf 8.01測試模型4

SPEC Viewperf 8.01測試模型5

以下是采用SPEC Viewperf 8.01選取模型測試出來的結果：

采用SPEC Viewperf 8.01測試出的數據

　　由于采用的配置都比較高端，所以上面這個成績比一般的工作站高，考慮到本次采用的CPU只是2000系列里最低端的一個型號，所以，升級CPU后，成績也將會有更大的提升。從主板的角度來看，CPU和顯卡、內存等的性能已經充分的發揮出來了，nVIDIA的高端芯片組，已經進入成熟期，nVIDIA新一代的皓龍芯片組，將會成為高端工作站的最佳選擇。

　　以下為各個項目的簡介，有興趣進一步了解的朋友可以參考一下。

　　1>3DS MAX Viewset 測試是摸擬顯卡在運行3ds max 3.1的軌跡渲染，為了確保一個可對比性，Discreet的OpenGL外持驅動會在軌跡渲染時使用。

　　2>CATIA Viewset測試是摸擬顯卡在運行CATIA V5R12的軌跡渲染，測試的三個模型是直接采用CATIA中的模型，LionHeart Solutions的Phil Harris，CATBench2003的開發員，提供了該模型進行測試。這輛汽車模型包含了超過兩百萬個頂點，SPECviewperf使用了一個更加復雜化的線框模型將其中的汽車引擎部分取代，這個模型包含了120萬個頂點（引擎部分），180萬個頂點（底部）。

　　3>EnSight Viewset 其主要的測試范圍是以引擎與科學動算有關，采用了來自于CEI的EnSight引擎與軟件。

　　4>Lightscape Viewset測試是摸擬顯卡在運行Discreet公司的Lightscape VisualizATIon系統的軌跡渲染與工作量，這套系列包含了一些物理光源表源的放射性運算法則。LightScape的最大功能是能夠有效并且精確的計算與摸擬出一個環境中的漫散光源，并且將這些光源作為一種3D模型的格式進行存儲。測試包含了4個小測試項目。

　　5>Maya Viewset測試是用于摸擬顯卡在運行Alias公司的Maya V5時的渲染與工作量。測試所采用的模型與腳本均由NVIDIA公司提供，當畫面或觀察角度改變時所有的渲染工作包括了模型渲染，矩陣運算，材質，光線等等，所有的運算過程要比早前版本中單一簡單的多邊形模型要復雜許多。

　　6>Pro/ENGINEER Viewset測試是用于摸擬顯卡在運行PTC公司的Pro/ENGINEER 2001時的渲染與工作量，有兩個主要的模型與三個渲染模型會在測試中運行，第一個模型，PTC World Car包含了一個介于390-590萬頂點的工作量。這個模型測試是還包括了Shader工作，隱含線性移除，線框構建等。其中線框工作量的測試會基于正常與線性抗失真的模式。第二個模型是一個復制品，一個中等大小的模型由48.5萬至160個頂點組成，SHader與隱含線性框移除同樣在該模型中會被測試到PTC World Car Shader每一幀包啟了超過100MB的頂點信息與狀態。 #p#page_title#e#

　　7>SolidWorks Viewset測試是用于摸擬顯卡在運行Dassault System公司的Solidworks2004軟件，當畫面狀態或觀察角度改變時所有的渲染工作包括了模型渲染，矩陣運算，材質，光線等等，所有的運算過程要比早前版本中單一簡單的多邊形模型同樣要復雜許多。

　　8>8.01下面的Unigraphics Viewset測試是用于摸擬顯卡在運行Unigraphics V17的工作量，測試所采用的模型由SPECapc提供，Shader，透明式Shader與線框是測試的重點。線框測試會同時基于正常與抗失真的狀態下。所有的測試會重復兩次，并且屏幕中心會旋轉一次，然后會測試多余面剪切移除的性能。

三、3D性能實際環境測試：CINEBENCH 9.5

　　CINEBENCH是一款基于強大的3D軟件 ——CINEMA 4D的免費測試工具，是基于實際應用的專業3D軟件包。可運行在Windows和Mac OS下。該工具不僅可以準確地測試處理器的性能，而且還測試其他影響系統性能的因素，如OpenGL，多線程，多處理器以及Intel的超線程技術。CINEBENCH的渲染任務可以在同一臺計算機上測試多達16個處理器的性能，以及Cinebench針對大量多邊圖形的software-only陰影和OpenGL陰影測試，都會讓系統性能達到極限。

3D測試軟件CINEBENCH 9.5

　　以下是采用CINEBENCH 9.5模擬實際環境測試出的平臺成績：

CINEBENCH 9.5環境測試數據

　　CINEBENCH 9.5測試包括CPU子系統和圖形性能兩大部分，CPU部分又分為單CPU（線程）和多CPU（線程）2個子項目，從上面的成績來看，多CPU的性能是單CPU的3.18倍，雙核皓龍的多核心效率可以說是相當?shù)牟诲e(cuò)了。

　　在圖形性能測試部分，硬件OpenGL加速性能達到了2873分的高分，3Dlabs Wildcat Realizm 800 640M的高性能果然名不虛傳。



四、 專業卡與游戲卡的性能對比

　　為了給廣大網友直觀的對比游戲卡和專業卡的專業性能，下面我們也換上一款市面上主流的游戲卡：藍寶石X1950pro 256M來進行測試，X1950pro是ATI近期主力的中高端游戲芯片，憑著獨創的1：3黃金架構，在極品飛車10、細胞分裂4等新游戲里表現相當搶眼，不過游戲性能強的游戲卡，是不是也代表他的專業性能強呢？和真正的高端專業卡差距又有多大？下面的測試數據將會明明白白的告訴我們答案。

對比測試數據

　　從上面的成績來看，專業卡和游戲卡的性能差距是極為明顯的，3倍以上的分值差距，明確的告訴我們，游戲卡的專業性能，并不能跟真正的專業卡相比。根據我們往常的測試經驗，就算是最低端的PCI－E專業卡，雖然參數指標不高，游戲性能不強，例如艾爾莎的FireGL V3100，或者麗臺的FX540等，但是專業測試分?jǐn)?shù)都比絕大多數游戲卡高。實際上，分?jǐn)?shù)只是一個方面，在實際操作中，游戲卡還經常由于驅動和軟件支持的問題，出現這樣或者那樣的奇怪現象。從價格來看，艾爾莎的FireGL V3100，或者麗臺的FX540，價格和藍寶石X1950pro 256M也是處于同一個層次上，都在1400元左右（象3Dlabs Wildcat Realizm 800 640M這種高達29000元的天價產品，暫時不在討論范圍之內），所以如果是全職做專業設計的話，采用低端顯示卡，比采用高端游戲卡更加適合，而對娛樂為主、業余時間學習一下設計的朋友，則可以考慮高端游戲卡，雖然比不上專業卡，但是對一般不太復雜的設計模型，也能應付的過去。

總結：

　　本次測評到此就結束了，來自泰安這款主板，作為本次測試的主角，沒有讓我們失望：出色的性能和強大擴展能力，都表明了他的專業定位。與市場定位相對應的，這款主板的身價也不菲，但是對需要組建高端工作站的朋友來講，這款主板還是非常頗具吸引力。

　　總的來講，這款主板適合：3D動畫、高端工業設計、影視制作、非線性編輯、虛擬仿真等對性能要求極高的應用。
