主要內容

第一篇 虛擬現實(視景仿真、系統仿真、可視化)系統介紹

第二篇 虛擬現實系統對硬件技術要求

第三篇 行業應用VR工作站配置方案

VR應用一~視景仿真與訓練工作站配置方案

VR應用二~基礎設施與建筑虛擬現實工作站配置方案

VR應用三~地球物理可視化工作站配置方案

VR應用四~虛擬設計與制造仿真工作站配置方案

VR應用五~基于VR-GIS應用工作站配置方案

VR應用六~全景視頻實時拼接工作站配置方案



第一篇 虛擬現實VR (視景仿真、虛擬仿真) 系統介紹

在行業應用領域，虛擬現實技術有著廣闊的市場需求，如工業產品設計、基礎設施三維可視設計、三維虛擬裝配、宇宙與地球探索、分子原子結構研究、數字影像測量與處理、飛行視景仿真模擬、地質災害、3D視頻后期/現場處理、醫學研究等，VR為人類提供研究、分析與解決問題最佳工具.



市場上熱鬧的眾多穿戴式VR頭盔商家、顯卡廠家、VR系統集成商介紹其產品如何先進、如何黑科技，介紹圖形工作站硬件重要性稀少或放在極不重要位置，對其硬件配置介紹含糊不清，給使用者造成嚴重誤導



(一)  什么是虛擬現實VR（視景仿真、虛擬仿真）？



虛擬現實（VR）從應用角度講，是利用計算機圖形生成技術從空間和位置上以交互方式虛擬出三維場景 (視覺)、聲音(聽覺)、觸覺甚至是嗅覺的感受，從而達到身臨其境的效果



從技術角度講，是由高性能計算機系統（單機或機群）、顯示輸出設備（視覺）、位置和觸覺跟蹤采集輸入設備（觸覺）、軟件引擎系統等組成，以交互方式，通過輸入設備手工操控計算機，由軟件引擎生成三維場景，在輸出設備上顯示出一種沉浸式三維視景的技術.



(二) 虛擬現實系統介紹

虛擬現實系統似乎就是一個穿戴式VR眼鏡+電腦或手機，其實它是由計算機硬件、操作系統、軟件引擎組成的，3D頭戴式眼鏡+手機+視頻組成的VR僅僅看看視頻，更多的VR行業應用，需要大量的圖形生成計算，手機圖形計算性能和電腦速度無法相比，此外頭戴式顯示器也有很大的局限，無法滿足更高分辨率的場景需要

2.1 VR硬件部分

NO	類別	主要設備	功能介紹
1	圖形生成設備	圖形生成系統	由單臺或多臺圖形工作站組成
2	輸出設備 （視覺）	頭戴式VR顯示器	基于雙眼視差Binocular Parallax原理，通過計算機技術和顯示成像技術對左右眼分別提供一組視角不同的畫面，提供一個雙眼視差的環境，從而讓人感覺到立體畫面 如HTC Vive、Occlus Rift、視覺3d+頭部跟蹤+手持設備跟蹤
		三維顯示器，投影機，	3D立體顯示技術主要依靠投影技術和顯示器技術來實現的
		裸眼3D顯示器
3	輸入設備（觸覺）	力反饋設備	利用高精度機械馬達的反作用力和各種傳感器配合完成
		動作捕捉或位置跟蹤	利用紅外光學實時反射或陀螺儀傳感器或超聲波傳感器對人體動作的捕捉完成
		數據手套或手勢跟蹤控制
		眼動追蹤，臉部跟蹤
		體感設備，座椅等	Xbox，索尼的體感
4	輸入設備（聽覺）	立體聲道，環繞，	5.1以上聲道音響設備
5	輸入設備（嗅覺）



2.2 VR軟件支撐環境

（1）    操作系統：Linux，Windows

（2） 軟件開發引擎：

商業平臺：如Vega Prime、Virtools、UniGine、Eon Reality、Unity3D，Unreal，Cry Engine等

開源平臺：如ORGE、OSG、OpenGVS、Vtree、Blink 3D、DX Studio等

（2）    各種數據庫：地形地貌、地理信息、圖象紋理、氣動數據、武器性能參數、導航數據、氣象數據、背景干擾及通用模型等





2.3 虛擬現實系統顯示方式

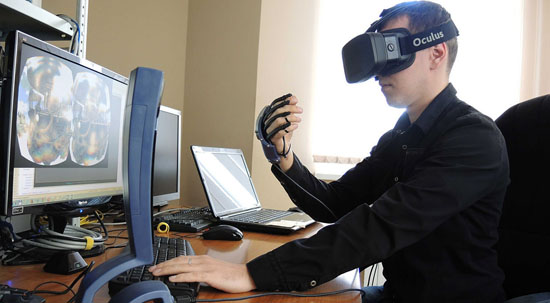

（1）頭戴式虛擬現實系統 （單機單屏）



典型系統配置：

（1）    圖形生成設備： UltraLAB H350或H480極速工作站

（2）    輸出、輸入、位置跟蹤設備：如HTC vive

（3）    開發引擎：Unity, Unreal,…



主要應用：

CAD的方案可視化設計或虛擬裝配、虛擬樣機

單人技術模擬培訓

人體醫學內部結構研究分析

建筑設計、展現

汽車設計、體驗

太空領域探索

分子、原子結構研究分析

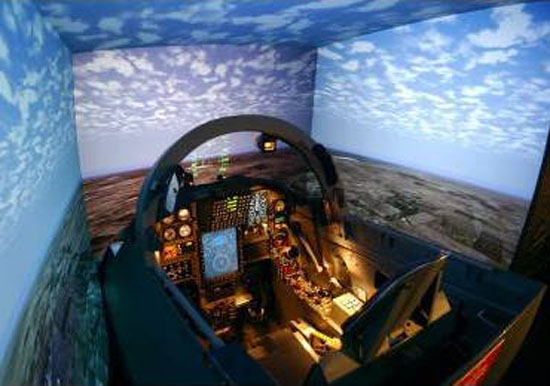

（2）沉浸式（CAVE）虛擬現實系統（單機多屏）

典型系統設備：

（1）圖形生成設備： UltraLAB H350或H480工作站，數量1臺或4臺

（2）輸出設備：投影機，數量4個以上

（3）輸入、位置跟蹤設備：投影器，

（4）開發引擎：VegaPrime，Unigine，OSG，ORGE等



典型應用

飛行駕駛模擬培訓

航海駕駛模擬訓練

電力系統仿真模擬

材料模擬分析

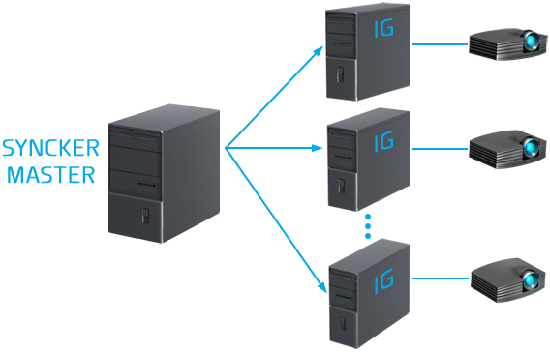

（3）分布式機群虛擬現實系統（多機多屏）

這種圖形集群系統，通常場景寬闊、復雜、超高分辨率，計算量巨大，單機無法勝任，需要多臺圖形工作站分工同步實時計算完成



典型VR系統組成：

（1）    圖形生成設備： 圖形工作站，數量4臺以上

IG：推薦H350， 主機：推薦H480或GX480P

（2）輸出設備：投影機，數量：4個以上

（3）輸入、位置跟蹤設備：，

（4）網絡設備： 低延遲高帶寬交換機

（5）開發引擎：Vegaprime, Unigine



典型應用

軍事指揮模擬系統

太空領域視景仿真系統

超高分辨率GIS應用系統

地球物理可視化應用系統



 (三) 行業應用VR工作站系統硬件配置

NO	應用分類	高性能計算機	輸出設備	定位輸入設備	音響系統	操作系統	引擎平臺
1	軍事模擬訓練	單cpu，4~10核	頭戴式設備，立體顯示	有	7.1	Win	Unity3D等
2	建筑可視化設計	單cpu 4~10核	頭戴式設備，立體現實	有	2.1	Win
3	360度全景視頻合成	單cpu，6核以上	頭戴式設備	無	7.1	Win	專業視頻合成軟件
4	教學VR類	單cpu 4核， 高速存儲	頭戴式設備，立體顯示	有	2.1	Win
5	航測遙感數據處理	單cpu4核，高速存儲	立體顯示器+3d眼鏡	有	無	Win
6	分子結構可視化	單cpu，4核	立體顯示器+3d眼鏡	有	無	Win或Linux
7	虛擬裝配可視化	單cpu，4~8核，圖卡	單3d顯示器或多屏顯示器+3D眼鏡	有	無	Win或Linux
8	飛行視景仿真系統	4~10核，單cpu，圖卡，低延遲高速存儲	三屏顯示器+3D眼鏡	有	7.1	Linux
9	地震資料解釋可視化	海量高速高帶寬存儲，10核，圖卡	多屏顯示器+3D眼鏡	有	無	Linux

#p#page_title#e#



第二篇 虛擬現實硬件系統技術要求與機型推薦

虛擬現實展現并不是一項單一的技術，而是通過多種技術集成后產生的，其核心技術是：三維建模與圖形生成技術、立體顯示技術、傳感器技術、系統開發引擎技術、低延遲實時響應技術等



2.1 圖形工作站是VR性能最關鍵因素

網上幾乎都是3D VR頭盔或立體顯示器如何，對三維圖形實時生成的計算機硬件配置要求很少談及，顯示器僅僅是一個輸出設備，當然顯示延遲也非常重要，但圖形生成的精度和幀率，主要是由圖形工作站完成，通常虛擬現實系統主要由下面設備組成：

（1）  圖形工作站（圖形生成設備）

（2）  立體顯示設備（輸出設備）

（3）  傳感器設備（輸入設備）

（4）  整個系統的實時響應要求



由于立體成像需要圖形工作站實時同步生成兩副圖像，一個是左眼一個是右眼，這樣計算量比常規圖形顯示高一倍，另外圖形場景的復雜度、精度和分辨率，以及幀率，實時成像、實時顯示，造成圖形生成的計算量巨大，對計算機幾何頂點計算與圖形生成速度、整機系統延遲要求極高。VR視景生成系統通常采用高性能圖形工作站（單機）或多機分布式集群系統。



虛擬現實工作站的計算特點

真實場景再現的虛擬現實體驗所需的圖形處理性能比傳統 3D 游戲和圖形應用所要求高的多，即要支持兩個同時圖像（一只眼睛觀察一個） 以 90 幀每秒 (fps) 的幀速率進行傳輸，畫面能流暢，延遲極低，視覺才能感覺不錯

（1）顯示器刷新頻率140Hz以上，左右眼至少70Hz，（2）圖形生成的畫面，每秒幀數90幀以上



因此，圖形工作站硬件配置方面：

CPU： 承擔圖形的幾何頂點計算（單核計算模式）和物理模擬計算（多核計算模式），數據庫資料解碼計算等， CPU頻率越高越好和核數要足夠多，實時要求極高，否則，畫面卡頓

GPU： 承擔幾何三角形生成、圖形著色（Shader）、紋理貼圖、部分物理模擬計算，實時要求高，

內存：保證實時圖形場景數據足夠空間，

硬盤：大量數據庫資料，供引擎實時調入內存用，低延遲高帶寬要求



2.2 系統延遲的技術要求

虛擬現實對電腦的CPU和圖形顯卡的要求高外，系統延遲非常重要，否則會導致幀數不夠，造成卡頓引起的暈動癥，

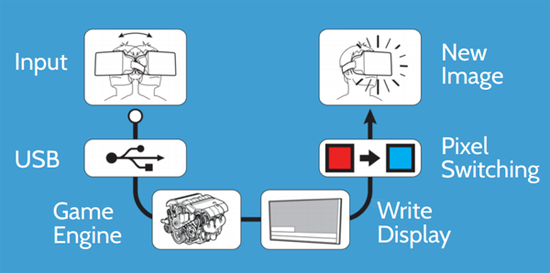

VR交互圖形生成經過下面幾個階段:

NO	主要操作	相關硬件設備	延遲要求
1	傳感器（手勢跟蹤、力反饋、）采集使用者移動的相應數據	輸入設備	<1毫秒
2	采集到的數據進行過濾并通過線纜傳輸?shù)?u>計算機內存	線纜和接口，內存	1~2毫秒
3	游戲引擎根據獲取的輸入數據，計算機重新計算出新的場景數據和渲染數據	CPU、硬盤	<8毫秒
4	提交到驅動API（OpenGL或Direct X）并由驅動發送到顯卡進行渲染	GPU	<10毫秒
5	把渲染的結果提交到屏幕, 像素進行顏色的切換	穿戴式、投影式、臺式顯示器	<22毫秒
6	用戶在屏幕上看到相應的畫面





2.3基于VR應用圖形工作站推薦

虛擬現實對硬件實時計算要求，最核心兩點：

（1）場景實時生成，主要體現在圖形生成計算(單核cpu計算模式與GPU的Shader渲染計算模式)和物理特效模擬計算（多核cpu計算模式或部分GPU），

（2）系統每個環節的超低延遲要求，除了計算實時響應外，大量圖形和圖像數據調用，需要提供極低延遲和極高讀寫帶寬要求



第一點要求工作站具有極高頻率，和足夠的核數，第二點要求機器系統硬件每個環節和操作系統具有低延遲能力，能滿足上述兩點，市面上的專業工作站少之又少，原因都是基于常規硬件計算架構，無論單核計算和多核計算以及數據調取的延遲響應都很難達到實時計算要求



UltraLAB是西安坤隆計算機科技有限公司推出的高端定制圖形工作站品牌，經過多年發展，該產品擁有傲視群雄的三大領先優勢：先進計算硬件架構、完整齊全行業應用定制方案、專業硬件系統優化技術，大幅超越同類的“圖形工作站”產品，我們提供基于VR應用推薦產品系列：

（1）V系列（視景仿真系列）-擁有超高頻率、超低延遲硬件架構

（2）GX系列（圖靈系列）-擁有超高頻、海量低延遲高速存儲、超低延遲硬件架構

2.3.1 V350/V480視景仿真工作站介紹

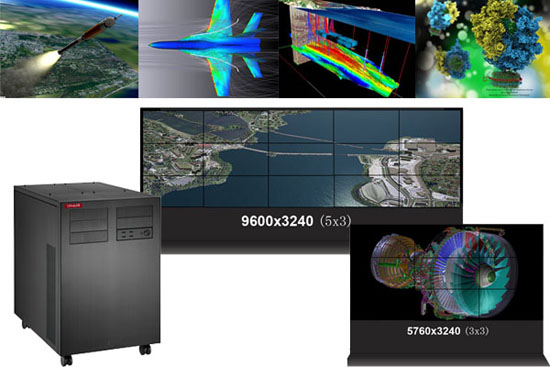

UltraLAB V系列視景仿真圖形工作站定位于大型復雜三維圖形的實時生成與模擬、超低延遲應用，該系列提供極速數據計算、極速復雜圖形模型生成、閃電讀寫計算能力，如視景仿真、虛擬現實、高端可視化、虛擬裝配、高頻交易等應用

產品兩個型號：V350，V480

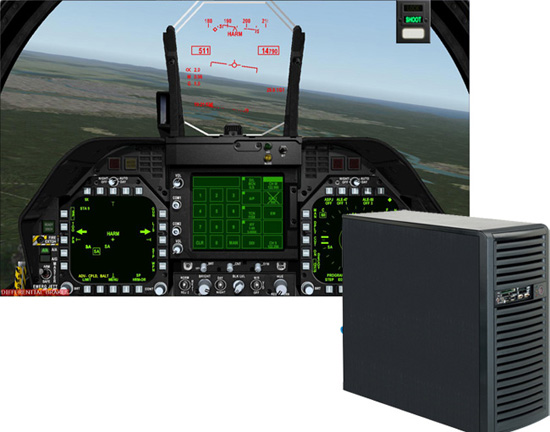

（1）V350視景仿真工作站介紹



產品特點

具有4核超頻(最高4.8Ghz)，支持雙圖卡加速技術（SLI或交火）、延遲低高讀硬盤，滿足對極限計算、大型三維模型實時生成、閃電讀寫要求實時處理極強應用，具備極限處理性能的強大圖形工作站

詳細資料參考：../..//article/d6/2280.html

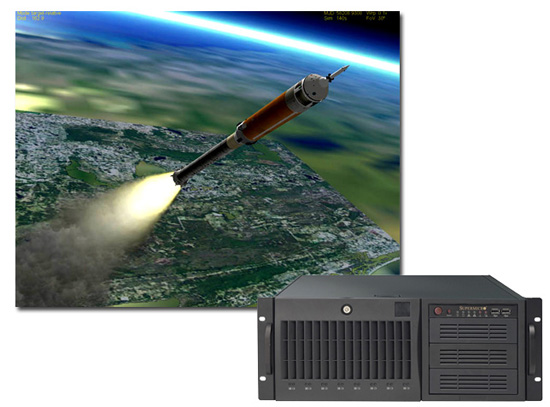

（2） V480視景仿真工作站介紹

產品特點

具有6核*4.5Ghz)/8核或10核*最高4.3Ghz超頻能力，支持最高7塊圖卡加速技術（SLI或交火）、延遲低高讀硬盤，滿足對極限計算、閃電讀寫要求、實時處理應用，大型三維模型實時生成等，提供極限處理性能強大的圖形工作站

2.3.2 圖靈工作站GX介紹

UltraLAB GX圖靈系列工作站是定位于超高分辨率的圖形設計、海量圖像處理、海量計算等應用，該機型擁有與之匹配的最新intel至尊 /Xeon超高頻率或多核處理器、多GPU卡、以及多通道海量高速并行存儲系統的計算硬件架構，提供全新、強大、高效的計算設備



該機型標準配置是采用最新技術的1顆超高頻或2顆多核高頻處理器、多塊高性能圖形與超算卡、高IO帶寬硬盤和超低延遲網口io等，整個機器具有工作站級的穩定性、單核極限計算、多核高效并行計算、多GPU超算能力，確保計算過程中每個硬件環節瓶頸降到最低，展現出傳統機器所看不到的高速計算帶來的結果。

產品分2大系列:  圖靈圖形工作站GX480/610

圖靈計算工作站GX480P/GX610P



總結

與市場上其他常規工作站架構相比，UltraLAB顯著技術特點：

（1）超高頻率(最高到4.8GHz)

（2）硬件系統超低延遲

（3）硬件配置均衡，無瓶頸死角

（4）系統優化，最大程度發揮整機硬件性能

（5）針對不同應用配置高效硬件架構

真正做到了更高、更快、更強，完美滿足虛擬現實應用對硬件實時計算要求

#p#pageg_title#e#

第三篇 UlraLAB虛擬現實(視景仿真)行業應用配置推薦

西安坤隆計算機科技公司提供的UltraLAB圖形工作站，擁有完整和領先的計算硬件架構，具有強大數據計算與圖形加速技術能力，在虛擬現實、視景仿真、系統仿真、可視化應用方面，擁有10年以上研究經驗和先進機型，定位于虛擬現實圖形生成對工作站硬件配置超高要求



當你需要一臺VR應用的高性能計算機，我們量身定制出具有高效、精準的圖形工作站，滿足VR的各種復雜算法的計算需求，保證在計算過程的各個環節無瓶頸，讓你感受到無與倫比的專業性和高性能、高可靠，完美打造大型VR應用最佳工作站硬件平臺



UltraLAB V系列視景仿真圖形工作站硬件配置技術特點：

(1)世界最強大的實時三維建模和圖形生成計算能力

(2)最快的物理引擎、特效合成實時計算能力

(3)整機超低延遲架構（無論是實時物理計算、圖形實時生成、GIS等資料調取，每一個環節，最快的響應處理速度）



虛擬現實廣泛應用于教育、工業、能源、醫學，建筑，博物館，航空等行業，下面是虛擬現實主要的應用類，分類并提供相應的配置方案



3.1 視景仿真與訓練工作站配置方案

主要用于：

航空航天仿真模擬（航天飛行模擬器、飛行駕駛訓練仿真、突發故障與應急預案仿真）

基于GIS的軍事模擬、航空機場規劃管理訓練

鐵路行業仿真模擬、

航海應用仿真模擬、

汽車駕駛模擬





（a）基于OpenGL圖形接口推薦配置表

NO	定位	方案1	方案2	方案3
	型號	UltraLAB V480 (14564-M25S4AD)	UltraLAB V480 (14364-M25P7TE)	UltraLAB V480 (143128-M25P14TE)
1	CPU	Intel最新處理器 (6核4.5Ghz)	Intel最新處理器  (8核4.3Ghz)	Intel最新處理器  (10核4.3Ghz)
2	內存	64GB DDR4 2400 RECC	64GB DDR4 2400 RECC	128GB DDR4 2400 RECC
3	圖卡	Quadro M5000 8GB	Quadro M6000 12GB	Quadro M6000 24GB
4	系統盤	512GB SSD PCIe 4x， 讀寫帶寬2.5GB/s、1.9GB/s
5	數據盤1	512GB SSD PCIe 4x，讀寫帶寬2.5GB/s、1.9GB/s
6	數據盤2	4TB SATA 讀寫帶寬226MB/s	7TB PCIe-SSD 讀寫帶寬3.85GB/s 和3.5GB/s）	14TB PCIe-SSD 讀寫帶寬3.85GB/s和3.5GB/s）
7	平臺	塔機式 (1200w,8個熱插拔盤位)
8	顯示器	可選：（1）頭戴式顯示  （2）2x2視頻拼  （3）4x4顯示拼接
	報價	89990元	145000元	215000元





（2）基于DirectX圖形接口推薦配置表

NO	定位	方案1	方案2	方案3
	型號	UltraLAB V480 (14564-M25S4AD)	UltraLAB V480 (14364-M25P7TE)	UltraLAB V480 (143128-M25P14TE)
1	CPU	Intel最新處理器 (6核4.5Ghz)	Intel最新處理器  (8核4.3Ghz)	Intel最新處理器  (10核4.3Ghz)
2	內存	64GB DDR4 2400 RECC	64GB DDR4 2400 RECC	128GB DDR4 2400 RECC
3	圖卡	Nvidia GTX1080 8GB	Nvidia GTX1080 8GB	Nvidia Titan Pascal 12GB
4	系統盤	512GB SSD PCIe 4x， 讀寫帶寬2.5GB/s、1.9GB/s
5	數據盤1	512GB SSD PCIe 4x，讀寫帶寬2.5GB/s、1.9GB/s
6	數據盤2	4TB SATA 讀寫帶寬226MB/s	7TB PCIe-SSD 讀寫帶寬3.85GB/s和3.5GB/s）	14TB PCIe-SSD 讀寫帶寬3.85GB/s和3.5GB/s）
7	平臺	塔機式 (1200w,8個熱插拔盤位)
8	顯示器	可選：（1）頭戴式顯示  （2）2x2視頻拼  （3）4x4顯示拼接
	報價	75000元	110000元	189990元



3.2 基礎設施與建筑虛擬現實工作站配置方案

主要用于：

建筑設計、城市規劃、智慧城市、交通運輸

NO	定位	方案1	方案2	方案3
	型號	UltraLAB H350 (14716-S5TCX6)	UltraLAB H480 (14516-S5TCX7)	UltraLAB H480 (14332-SATDX8)
1	CPU	Intel最新處理器 (4核4.7Ghz)	Intel最新處理器  (6核4.5Ghz)	Intel最新處理器  (8核4.3Ghz)
2	內存	16GB DDR4 2400	16GB DDR4 2400	32GB DDR4 2400
3	圖卡	Nvidia GTX1060	Nvidia GTX1070	Nvidia GTX1080 8GB
4	系統盤	512GB SSD 6Gbps， 讀寫帶寬550M/s、500MB/s		1TB SSD 6Gbps
5
6	數據盤2	4TB SATA 讀寫帶寬226MB/s	4TB SATA 讀寫帶寬226MB/s	6TB SATA 讀寫帶寬226MB/s
7	平臺	塔式 (700w,4個盤位)
8	顯示器	可選：（1）頭戴式顯示   （2）4路輸出顯示
	報價	23500元	28500元	47500元

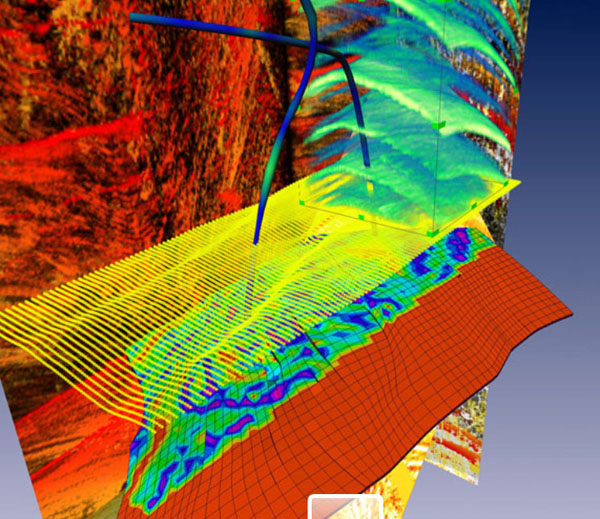

3.3 地球物理可視化工作站配置方案

主要用途：

主要是在地質結構、地震資料解釋可視化、石油天然氣平臺、電力應用仿真模擬



該應用工作站配置特點：

（1）    擁有一個海量高速存儲系統

（2）    最強大的海量數據可視化實時生成能力



　推薦配置

NO	定位	方案1	方案2	方案3
	型號	UltraLAB GX480P (143128-MAP8BTGDE)	UltraLAB GX480P (143128-MAP8BTGDE2)	UltraLAB GX610 237256-MAP14T8ERE2
1	CPU	Intel最新處理器 (8核4.3Ghz)	Intel最新處理器 (10核4.3Ghz)	2* Xeon E5v4 (12核3.7Ghz)
2	內存	128GB DDR4 2400 RECC	128GB DDR4 2400 RECC	256GB DDR4 2400 RECC
3	圖卡	Quadro M6000 24GB	雙Quadro M6000 24GB	雙Quadro M6000 24GB
4	系統盤	1TB SSD 6Gbps， 讀寫帶寬550MB/s、500MB/s		2TB SSD 6Gbps，
5	數據盤1	14TB SSD PCIe 8x，讀寫帶寬3.85GB/s、3.5GB/s
6	數據盤2	90TB PCIe-SATA PCIe8X 3.0， 連續讀寫3.39GB/s	90TB PCIe-SATA PCIe8X 3.0， 連續讀寫3.39GB/s	120TB PCIe-SATA PCIe8X 3.0， 連續讀寫3.39GB/s
7	平臺	雙塔式 (1500w, 16個硬盤位, 雙40Gbe以太端口)
8	顯示器	可選：（1）立體顯示  （2）2x2視頻拼  （3）3x4顯示拼接
	報價	29.99萬元	39.99萬元	45萬元





3.4 虛擬設計與制造仿真工作站方案

市場定位于：虛擬裝配、數字化樣機、數字化制造與規劃仿真



方案設計至關重要，但是這個階段很難提供實物，虛擬現實技術派上用場



該配置技術特點：

（1）    擁有最快的實時幾何圖形計算和圖形生成能力

（2）    滿足設計階段每個環節三維可視應用需求



推薦配置

NO	定位	方案1	方案2	方案3
	型號	UltraLAB H350 (14632-MASBC)	UltraLAB H350 (14664-MASBD)	UltraLAB H350 (14864-MASCE)
1	CPU	Intel最新處理器 (4核4.6Ghz)	Intel最新處理器 (4核4.7Ghz)	Intel最新處理器 (4核4.8Ghz)
2	內存	32GB DDR4 2400	64GB DDR4 2400	64GB DDR4 2400
3	圖卡	Quadro M4000 8GB	Quadro M5000 8GB	Quadro M6000 12GB
4	系統盤	512GB SSD PCIe 4x， 讀寫帶寬2.5GB/s、1.9GB/s
5	數據盤1	512GB SSD PCIe 4x，讀寫帶寬2.5GB/s、1.9GB/s
6	數據盤2	2TB SSD 讀寫帶寬550MB/s和500MB/s	2TB SSD 讀寫帶寬550MB/s和500MB/s	4TB SSD 讀寫帶寬550MB/s和500MB/s
7	平臺	塔式 (900w, 4個盤位, 雙1Gbe以太端口)
8	顯示器	可選：（1）立體顯示  （2）2x2視頻拼  （3）4x4顯示拼接
	報價	39990元	58000元	89000元





3.5 基于VR -GIS應用工作站配置方案

主要用途

航測遙感數據處理、VR GIS應用



該配置技術特點：

（1）  擁有強大的三維建模能力

（2）  擁有GIS海量數據實時可視化能力

（3）  擁有海量數據高速存儲系統



配置推薦

NO	定位	方案1	方案2	方案3
	型號	UltraLAB GX350 (14632-MAT8CRE)	UltraLAB GX350P 14664-MATGCRE	UltraLAB GX480P (143128-MATGERE)
1	CPU	Intel最新處理器 (4核4.6Ghz)	Intel最新處理器 (4核4.7Ghz)	Intel最新處理器 (8核4.3Ghz)
2	內存	32GB DDR4 2400	64GB DDR4 2400	128GB DDR4 2400 RECC
3	圖卡	Quadro M6000 12GB	Quadro M6000 24GB	Quadro M6000 12GB
4	系統盤	512GB SSD PCIe 4x， 讀寫帶寬2.5GB/s、1.9GB/s
5	數據盤1	512GB SSD PCIe 4x，讀寫帶寬2.5GB/s、1.9GB/s
6	數據盤2	28TB PCIe-SATA Pcie 8x 3.0， 4GB緩存 單通道1.58GB/s	56TB PCIe-SATA 雙Pcie 8x 3.0 8GB緩存 雙通道2*1.58GB/s	112TB PCIe-SATA 雙Pcie 8x 3.0 8GB緩存 雙通道2*1.58GB/s
7	平臺	塔式 (1200w, 16個盤位, 雙1Gbe以太端口)
8	顯示器	可選：（1）立體顯示  （2）2x2視頻拼  （3）4x4顯示拼接
	報價	99990元	139000元	228000元

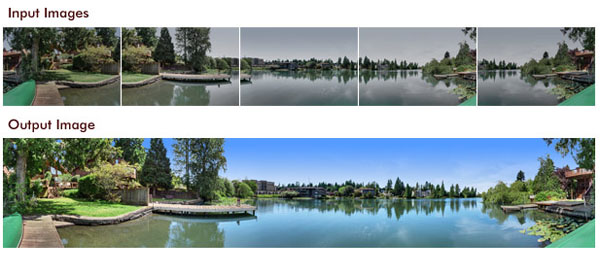

3.6 全景視頻VR實時拼接工作站

主要用途

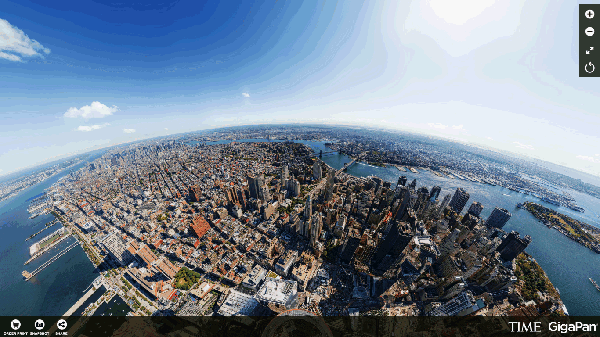

360度全景視頻播放、VR視頻后期處理



該配置特點：

（1）       能夠滿足多路（最高到44路）視頻解碼、渲染、合成、壓縮處理能力

（2）       能夠多路視頻實時合成能力

（3）       具有相應io帶寬的存儲系統

配置推薦

NO	配置	方案1	方案2		方案3
	定位	6路視頻拼接	10路視頻拼接		16路視頻拼接
	型號	UltraLAB H480 (14532-SATCX70)	UltraLAB H480 (14332-SCTCX80)		UltraLAB GX610P (23664-SAT8CRX80)
1	CPU	Intel新一代處理器 (6核4.5Ghz)	Intel新一代處理器 (10核4.3Ghz)		2*Xeon E5v4 (16核3.6Ghz)
2	內存	32GB DDR4 2400 RECC	32GB DDR4 2400 RECC		64GB DDR4 2400 RECC
3	圖卡	雙Quadro M4000 8GB	3塊Quadro M4000 8GB		4塊Quadro M4000 8GB
4	系統盤	1TB SSD 6Gbps， 讀寫帶寬550MB/s、500MB/s
5	數據盤1	2TB SSD 6Gbps， 讀寫帶寬500MB/s		28TB Pcie-SATA 讀寫帶寬1.58GB/s	60TB Pcie-SATA 讀寫帶寬3.39GB/s
6	數據盤2	4TB SATA， 讀寫帶寬226MB/s
7	平臺	塔式 (900w, 4個盤位, 雙1Gbe以太端口)			塔式 (1200w, 8個熱插拔盤位, 雙1Gbe以太端口)
8	顯示器	支持6路視頻顯示拼接		支持10路視頻顯示拼接	支持16路視頻顯示拼接
	報價	59990元	89990元		158000元





此外，我們還能提供諸如VR實驗室與科研、宇宙探索虛擬展示、救災現場、醫學三維可視、分子結構分析等完美的硬件配置方案





UltraLAB圖形工作站廠家：
西安坤隆計算機科技有限公司
國內知名高端定制圖形工作站廠家
業務電話：400-705-6800

微信
