電磁仿真(HFSS、CST、FEKO)時域頻域臺式集群配置推薦2018
目錄
1.電磁仿真計算特點與硬件配資分析
2.電磁仿真計算絕配~UltraLAB工作站介紹
3.電磁仿真計算硬件配置（單機與集群）推薦
一．電磁仿真計算特點與硬件配置分析
電磁場仿真軟件廣泛應用于無線和有線通信、計算機、衛星、雷達、半導體和微波集成電路、航空航天等領域，從毫米波電路、射頻電路封裝設計驗證，到混合集成電路、PCB板、無源板級器件、RFIC/MMIC設計，天線設計，微波腔體、衰減器、微波轉接頭、波導錄波器等設計等
1.1 電磁仿真算法分類、計算特點

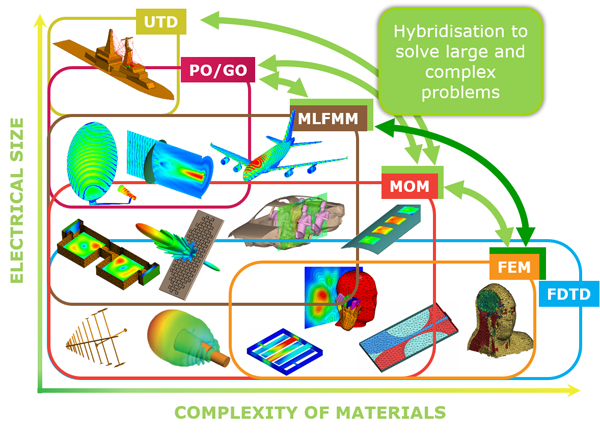

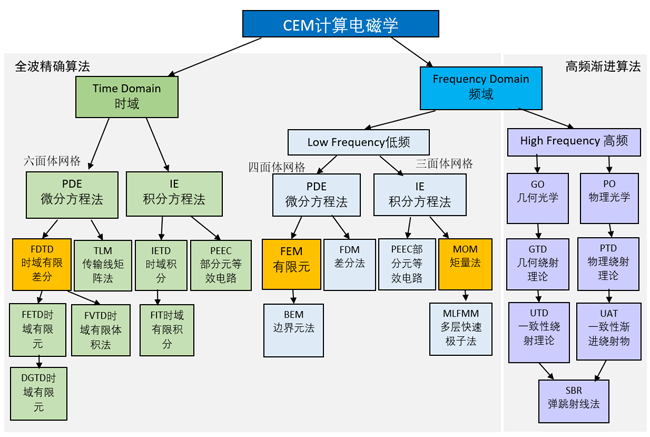

計算電磁學（CEM）方法大致可分為2類：精確算法和高頻近似方法。
（1）全波精確計算法
包括差分法（FDTD，F(xiàn)DFD）、有限元（FEM）、矩量法（MoM）以及基于矩量法的快速算法（如快速多極子FMM和多層快速多極子MLFMA）等，其中，在解決電大目標電磁問題中最有效的方法為多層快速多極子方法。
（2）高頻近似方法
一般可歸作2類：一類基于射線光學，包括幾何光學（GO）、幾何繞射理論（GTD）以及在GTD 基礎上發展起來的一致性繞射理論（UTD）等；另一類基于波前光學，包括物理光學（PO）、物理繞射理論（PTD）、等效電磁流方法（MEC）以及增量長度繞射系數法（ILDC）等
算法計算特點匯總如下
|
NO |
關鍵項 |
時域算法 |
頻域算法 |
||
|
1 |
主要算法 |
時域有限差分 FDTD |
時域有限積分 FIT |
有限元 FEM |
矩量法 MOM |
|
2 |
典型軟件 |
EMPIRE XPU XFDTD EMPro |
CST |
HFSS EMPro JMAG FLU |
FEKO Momentum Sonnet |
|
3 |
計算特點 |
線性加速比高、高度多線程， 支持多核CPU 支持大型GPU 內存要求不高 回寫很少 |
多線程，線性加速有限 支持多核CPU并行求解 內存要求高 回寫有
|
||
小結
1.時域算法，屬于顯式算法，傳統的CPU多核加速比好，核數越多計算越快，此外，并行度高，支持GPU加速計算，注意大部分求解器對GPU要求是雙精度計算為主，也就是說需要用雙精度性能高的GPU卡
2 頻域算法，屬于隱式算法，支持多核并行計算，但核數并行計算有限，不支持GPU計算，提升性能的手段，就是提升CPU的頻率，足夠大的內存，值得注意當內存非常大的時候（超過192GB），硬盤io性能非常關鍵
1.2 對并行計算求解過程分析

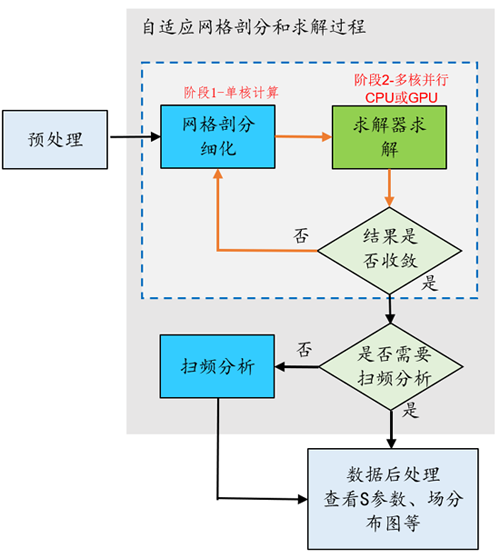

如何配置CPU要根據求解過程和算法特點，尤其要了解時域、頻域兩大算法特點緊密結合，這樣才能更高效更合理，從并行求解流程圖看，循環計算過程是單核和多核交叉過程
上圖可以看出，CPU選型非常重要，CPU睿頻足夠高，大幅縮短【階段1】求解時間，和整機足夠核數+高頻運行，大幅縮短【階段2】的求解器解算時間
常規工作站賣家，提供的機器往往多核忽視了睿頻的重要性，整個計算過程效率非常低，
因此 硬件配置注意：
1.如果是時域算法為主，例如 FDTD、FIT求解器，由于并行度高，工作站配置盡量多核，可顯著提升求解速度，同時注意階段1睿頻高的處理器更快，如果是以GPU計算為主，可以配置CPU頻率高，核數少的，這樣整個過程顯著提升
2.如果是隱式算法為主，例如 FEM，MOM求解器，由于并行度有限，一定要睿頻盡可能高，同時保證足夠的核數的并行，這樣整個求解過程無死角瓶頸
3.如果是多種算法并用，CPU要足夠核數與高睿頻之間選擇一個兼顧的規格，三種應用（時域算法、頻域算法、混合算法）都均能確保工作站硬件計算性能最大化

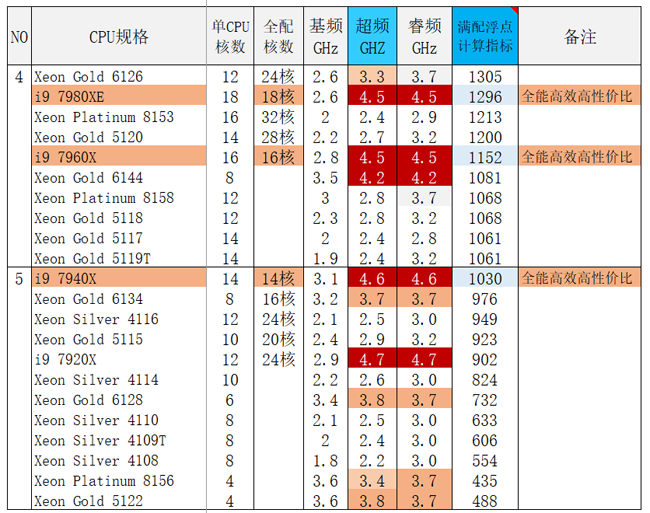

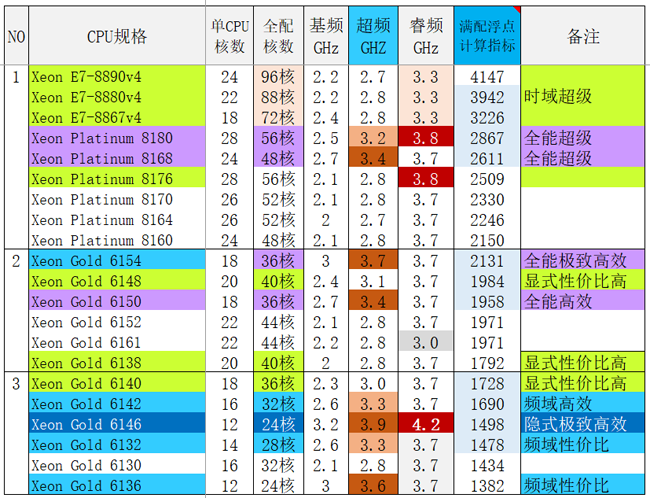

考慮到上述計算特點，CPU的選擇對整個求解過程極其重要，下面是最新上市的intel Xeon Schalable(可擴展)處理器多種規格，UltraLAB選型分析：
1.3 CEM求解規模與硬件配置推薦
a）基于時域算法~UltraLAB硬件配置參考（CPU類）
|
NO |
分類 |
規模劃分 |
核數 |
全核頻率 |
睿頻 |
內存 |
并行存儲 |
|
1 |
小規?！?/span> |
<50倍波長 |
14核 |
4.6GHz |
4.6GHz |
32GB |
|
|
18核 |
4.5GHz |
4.5GHz |
64GB |
|
|||
|
2 |
中等規模 |
50~100倍波長 |
36核 |
3.1GHz |
3.7GHz |
64GB |
|
|
40核 |
3.1GHz |
3.7GHz |
96GB |
|
|||
|
3 |
大規?！?/span> |
100~200倍波長 |
48核 |
3.5GHz |
3.7GHz |
96GB |
|
|
56核 |
3.3GHz |
3.8GHz |
192GB |
13*4TB |
|||
|
4 |
超大規模 |
>200倍波長 |
96核 |
2.8GHz |
3.3GHz |
512GB |
13*4TB |
b）基于頻域算法~UltraLAB硬件配置參考
NO 分類 規模劃分 核數 全核頻率 睿頻 內存 并行存儲 1 小規模 <20萬網格(</100萬未知量) 14核 4.6GHz 4.6GHz 128GB 20萬~80萬網格(100~400萬未知量) 18核 4.5GHz 4.5GHz 192GB 2 中等規模 80萬~200萬網格(400萬~1000萬未知量) 24核 4GHz 4.2GHz 256GB 200萬~500萬網格 36核 3.7GHz 3.7GHz 384GB 8*4TB (1000萬~2500萬未知量) 3 大規模 500萬~1000萬網格(2500萬~5000萬未知量) 48核 3.5GHz 3.7GHz 768GB 10*4TB 4 超大規模 1000萬~2000萬網格 (5000萬~1億未知量) 56核 3.3GHz 3.8GHz 1.5TB 13*4TB 5 超大規模 >2000萬網格(>1億個未知量) 集群18*6 =108 4.4GHz 4.4GHz 192GB 并行存儲

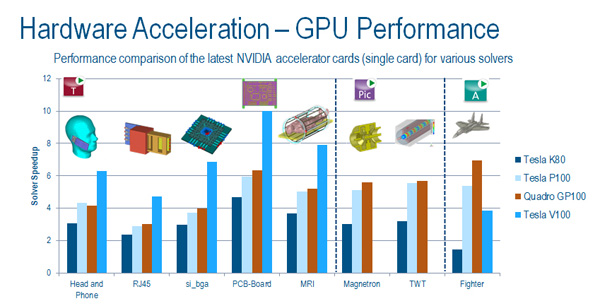

c）基于超大規模時域算法求解GPU選型
如果以GPU求解為為主，可選的GPU卡參考下表
No 型號 顯存(MB) CUDA核 顯存帶寬 (GBs) 浮點計算指標 TFlops -單精度 浮點計算指標 TFlops -雙精度 散熱 1 Tesla V100 16GB HBM2 5120 900 14.90 7.45 服務器 2 Tesla P100 16GB HBM2 3584 721 9.52 4.76 服務器 3 Tesla P100 12GB HBM2 3584 721 9.52 4.73 服務器 4 Quadro GV100 32GB 5120 870 14.85 7.42 主動式 5 Quadro GP100 16GB HBM2 3584 717 10.25 5.13 主動式 6 Quadro K6000 12GB 2880 288 5.18 1.73 主動式 7 Quadro K5200 8GB 2304 192 3.07 1.03 主動式
#p#page_title#e#
二．基于電磁仿真計算的UltraLAB機型介紹
UltraLAB是西安坤隆計算機科技有限公司推出的定制圖形工作站品牌，經過多年發展，該產品擁有傲視群雄的三大領先優勢：先進計算硬件架構、完整齊全行業應用定制方案、專業硬件系統優化技術，大幅超越同類的“圖形工作站”產品，我們提供基于電磁仿真計算應用最快硬件架構產品系列
2.1 極速圖形工作站H490介紹
配置特點：
（1）CPU具有超高的頻率，中小規模時域與頻域求解，發揮極致性能
6核5.0GHz，8~10核4.8GHz，12~14核4.6GHz，16~18核4.4GHz
（2）GPU 支持雙GPU架構超算
顯著優勢：
和市場上單路cpu架構的工作站（單Xeon E5v4，單Xeon W-2100系列，單Xeon Schalable系列）相比，擁有超高頻率，在多核并行計算（特別是頻域求解），性能出眾
2.2 高性能計算工作站EX620
配置特點：
CPU 支持雙Xeon Schalable（可擴展）處理器，擁有更高頻率和更低延遲，中大規模時域與頻域求解，發揮極致性能
提供規格：
24核*4GHz/4.2GHz
36核3.7GHz/3.7GHz
40核3.1GHz/3.7GHz
48核*3.5GHz/3.7GHz
56核*3.3GHz/3.8GHz
GPU 支持雙GPU架構超算
顯著優勢：
和市場上常規雙路cpu工作站（雙Xeon E5v4，雙Xeon Schalable系列）相比，擁有更高頻率，多核并行計算（時域、頻域算法），定位精準高效，顯式計算（EX620i）、顯式隱式計算通吃（EX620）
2.3 超大規模仿真計算機型Alpha720
配置特點：
CPU 支持4顆Xeon E7v4處理器(最高到96核)，擁有更高頻率和更低延遲，超大規模時域算法求解，極致性能
提供規格：72核2.8GHz，96核2.7GHz
GPU 支持雙GPU架構超算
顯著優勢 市面上唯一的最快時域求解（CPU計算架構）工作站，極致性能還靜音
2.4 圖靈超算工作站GX490M或GX620M
GX490M配置特點：
CPU 具有超高的頻率，中小規模時域與頻域求解，發揮極致性能
提供規格：10核4.8GHz，12~14核4.6GHz，16~18核4.4GHz
GPU 支持7塊雙槽GPU卡
GX620M配置特點：
CPU 支持雙Xeon Schalable（可擴展）處理器，擁有更高頻率和更低延遲，中大規模時域與頻域求解，發揮極致性能
提供規格：24核4GHz，36核3.7GHz，40核3.1GHz，48核3.5GHz，56核3.3GHz
GPU 支持9塊雙槽GPU卡
顯著優勢 市面上唯一的基于辦公環境（靜音級）最強大GPU超算性能時域求解計算系統，同時兼顧頻域隱式算法極致性能展現
各種機型性能與差異對比表
NO 機型 硬件配置特點 適合應用 1 H490 單CPU+雙GPU （14核4.7GHz，18核4.5GHz） 中小規模頻域、時域算法求解 2 EX620i 雙CPU（56核）+雙CPU 大規模時域、頻域算法求解 3 EX620 雙CPU（56核）+雙GPU+并行存儲 大規模的全能求解 4 GX490M 單CPU+7個GPU+并行存儲 超大規模時域GPU超級 5 GX620M 雙CPU（56核）+9個GPU+并行存儲（16） 超大規模全能求解、時域GPU求解 6 Alpha720 四CPU(96核)+雙GPU+并行存儲 超大規模CPU架構時域求解 No 產品系列 主要配置 價格 備注 1 UltraLAB H490 14632-S5TBA intel第7代至尊處理器(14核4.6GHz+睿頻4.6GHz) /32GB DDR4 2666/512GB SSD +2TBSATA企業級/QP600 2GB/23"圖顯 39,990 CPU全能高效、高性價比 2 UltraLAB H490 14464-S5TCA intel第7代至尊處理器(18核4.4GHz+睿頻4.5GHz)/64GB DDR4 2666/500GB SSD+4TB SATA企業級/Quadro K6000 12GB/23"圖顯 72,000 CPU+GPU全能極致高性價比 3 UltraLAB EX620i 24096-SATCB 2*Xeon Gold6146處理器(24核4.0GHz，睿頻4.2GHz) /96GB DDR4 2666/1TB SSD+6TB SATA /QP2000 5GB/23"圖顯 112,000 頻域極致性能 4 UltraLAB EX620i 23196-SATCE 2*Xeon Gold6148處理器(40核3.1GHz+睿頻3.7GHz) /96GB DDR4 2666/1TB SSD +6TB SATA /Quadro K6000 12GB/23"圖顯 126,000 CPU+GPU時域全能求解 5 UltraLAB EX620 237192-SA28TB 2*Xeon Gold6154處理器(36核3.7GHz+睿頻3.7GHz) /192GB DDR4 2666/1TB SSD+28TB并行存儲/QP2000 5GB/23"圖顯 145,000 CPU全能高效 6 UltraLAB EX620 23596-MSATCC 2*Xeon Platinum8168處理器(48核3.5GHz +睿頻3.7GHz) /96GB DDR4 2666 /1TB閃電二代+1TB SSD+6TB SATA/QP4000 8GB /23"圖顯 189,000 時域求解 7 UltraLAB EX620 23596-MSATCC 2*Xeon Platinum8168處理器(48核3.5GHz +睿頻3.7GHz) /192GB DDR4 2666 /2TB SSD +28TB并行存儲/QP4000 8GB /23"圖顯 215,000 CPU全能高效 8 UltraLAB EX620 233384-SB28TC 2*Xeon Platinum 8180(56核3.3GHz+睿頻3.8GHz) /384GB DDR4/2TB SSD +28TB并行存儲/QP4000/23"圖顯 285,000 CPU全能高效 9 UltraLAB Alpha720 427256-SB42TF 4*Xeon E7 8890v4(96核2.7GHz+睿頻3.3GHz)/256GB DDR4/2TB SSD +42TB并行存儲/Quadro GP100/32"-2K圖顯 399,990 超大規模CPU+GPU時域求解
#p#page_title#e#
三．電磁仿真計算硬件配置（單機與集群）推薦
提供單機CPU、單機GPU、集群架構的全面完整，代表追求目前最快計算架構硬件配置方案
3.1 基于多種算法（CPU計算）單機工作站硬件配置方案
3.2 基于時域求解（GPU計算架構）單機硬件配置方案 No 產品系列 主要配置 價格 GPU指標 1 UltraLAB GX490M 14832-S5TB2E intel第7代至尊處理器 (10核4.8GHz+睿頻4.8GHz) /32GB DDR4 2666/500GB SSD +4TB SATA企業級 /2*Quadro K6000 12GB/23"圖顯 87,500 3.46Tflops 2 UltraLAB GX490M 14464-S5TC4E intel第7代至尊處理器 (18核4.5GHz+睿頻4.5GHz) /64GB DDR4 2666/500GB SSD+4TB SATA企業級/4*Quadro K6000 12GB/23"圖顯 159,990 6.92Tflops 3 UltraLAB GX620M 23196-SATD2F 2*Xeon Gold6148處理器 (40核3.1GHz，睿頻3.7GHz) / 96GB DDR4 2666/1TB SSD+6TB SATA / 2*Quadro GP100 16GB HBM2/23"圖顯 228,000 10.2Tflops 4 UltraLAB GX620M 234192-SB28T8E 2*Xeon Platium8168處理器 (48核3.4GHz+睿頻3.7GHz) / 192GB DDR4 2666/ 2TB SSD +28T并行存儲 /8*Quadro K6000 12GB/23"圖顯 365,000 13.8Tflops 5 UltraLAB Alpha720 427256-SB42T2F 4*Xeon E7 8890v4 (96核2.7GHz+睿頻3.3GHz )/ 256GB DDR4/2TB SSD +42TB并行存儲/ 2*Quadro GP100/32"-2K圖顯 399,990 10.2Tflops 6 UltraLAB GX620M 233192-SB28T4F 2*Xeon Platinum 8180 (56核3.3GHz+睿頻3.8GHz) / 192GB DDR4/2TB SSD +28TB并行存儲/ 4*Quadro GP100/32"-2K圖顯 499,990 20.4Tflops 7 UltraLAB GX620M 233384-SB36T8F 2*Xeon Platinum 8180 (56核3.3GHz+睿頻3.8GHz) / 384GB DDR4/2TB SSD +36TB并行存儲/ 8*Quadro GP100/32-2K"圖顯 758,000 40.4Tflops

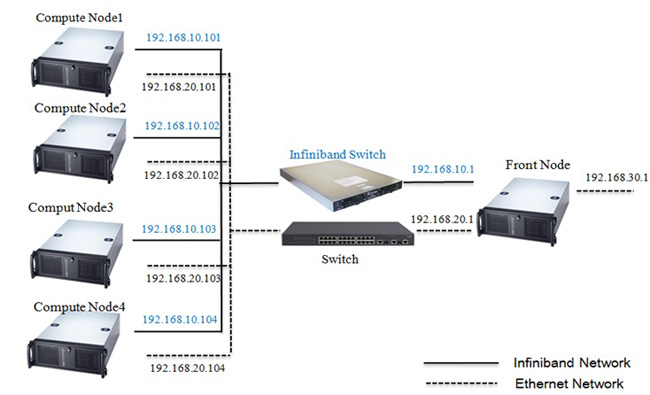

3.3 基于分布式集群的硬件配置方案 NO 貨物名稱 型號 數量 單價 小計 1 主計算節點 18核4.4Ghz/128GB DDR4 2666 /NVS310/500GB SSD工作站級/4U機架式/無顯示器 1 55000 55000 2 從計算節點 18核4.4Ghz/64GB DDR4 2666 /NVS310/500GB SSD工作站級/4U機架式/無顯示器 5 46500 232500 3 管理/ 存儲節點 4核4Ghz/32GB DDR4 ECC/集成顯卡/256GB SSD+28TB單通道并行存儲/4U機架式/23"圖顯 1 36500 36500 4 網絡設備 16口萬兆交換機 1 9500 9500 5 機柜 42U服務器機柜（含PDU機柜插座） 1 3500 3500 6 KVM 8口 HDMI KVM切換器 1 2800 2800 7 高速交換機 Mellanox 12口56Gbps交換機 1 39500 39500 8 IB卡 Mellanox IB卡56Gbps，含2米線 7 4500 31500 9 10 11 12 13 累計(人民幣) 410800 安裝調試費用(累計金額*10%) 41080 合計： ¥451,880
方案1 基于CPU計算的分布式集群方案
方案2 基于CPU+GPU異構超算的分布式集群方案
NO 貨物名稱 型號 數量 單價 小計 1 主計算節點 18核4.4Ghz/128GB DDR4 2666 /Quadro K6000/ 500GB SSD工作站級/4U機架式/無顯示器 1 75500 75500 2 從計算節點 18核4.4Ghz/64GB DDR4 2666 /Quadro K6000/ 500GB SSD工作站級/4U機架式/無顯示器 5 67000 335000 3 管理/存儲節點 4核4Ghz/32GB DDR4 ECC/集成顯卡/256GB SSD+28TB單通道并行存儲/4U機架式/23"圖顯 1 36500 36500 4 網絡設備 16口萬兆交換機 1 9500 9500 5 機柜 42U服務器機柜（含PDU機柜插座） 1 3500 3500 6 KVM 8口 HDMI KVM切換器 1 2800 2800 7 高速交換機 Mellanox 12口56Gbps交換機 1 39500 39500 8 IB卡 Mellanox IB卡56Gbps，含2米線 7 4500 31500 9 10 11 12 13 累計(人民幣) 533800 安裝調試費用(累計金額*10%) 53380 合計： ¥587,180
說明：
（1）上述報價僅僅是硬件系統，還需要作業調度系統及安裝調試、培訓、維護費用
（2）該集群中，每個計算節點比市場上低頻雙Xeon架構配置，性能更高，保證循環過程中，每個環節計算性能發揮到極致
