CST2021電磁仿真計算工作站、集群硬件配置推薦22v3
本方案中硬件配置推薦做調整、優化，調整時間：2022年7月，新配置技術特點：
1 個別配置進一步優化（cpu架構調整、雙卡增加nvlink鏈接），全面性能提升
2 增加Nvidia A100+水冷方案，計算規模更大
3 整體價格下調
主要內容
（1）時域算法完美工作站硬件配置推薦
（2）時域+頻域算法完美工作站硬件配置推薦
（3）CST電磁仿真多機集群硬件配置推薦
（一）CST Studio Suite2021硬件配置推薦
本方案是2021年第四季度最新針對CST Studio Suite 2021電磁仿真計算軟件應用硬件配置，我們提供從單臺多GPU工作站、雙機直連、多機集群的全部方案，滿足CST Studio suite最新技術支持和不同算法的計算架構最新最快，是CST Studio suite完美硬件解決方案
1.1 CST Studio Suite 2021推薦硬件配置原則
CPU 1顆、2顆、4顆，總核數控制在32核以內，頻率盡可能高頻，3.0GHz以上
GPU 圖卡和GPU計算卡分離（圖卡配一塊，GPU卡支持1~8塊）
支持Nvidia圖卡以及雙卡Nvlink加速、AMD專業圖卡加速
使用PCIe 4.0 x16插槽
內存 內存帶寬最大化，目前能提供的
1顆架構雙通道，8通道，
2顆cpu架構，16通道，
4顆cpu架構，24通道
散熱: 無論是CPU還是GPU，其良好的散熱是其性能發揮的關鍵
硬盤：推薦高速緩存盤采用PCIe接口固態卡

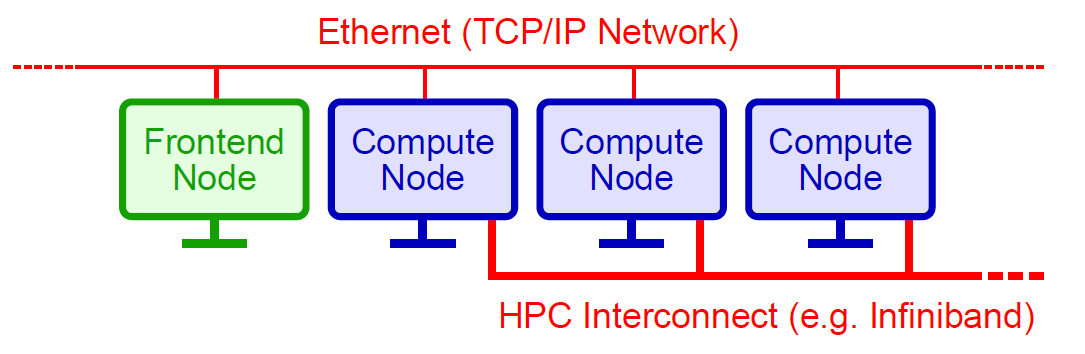

1.2 多機集群
通過網絡組成多機集群、支持CPU、GPU計算
1.3 CPU、GPU、多機集群支持CST2021 求解器（算法）列表
|
No |
求解器種類 |
分類 |
規模劃分 |
求解器 |
CPU 計算 |
GPU 加速 |
MPI |
|
1 |
Time Domain Solver 時域求解器 |
電大
|
50-500個波長 |
T-HEX-solver |
支持 |
單精度 |
支持 |
|
TLM-solver |
|||||||
|
2 |
Frequency Domain solver 頻域求解器 |
電中 |
5-50個波長 |
FEM |
支持 |
支持 |
|
|
3 |
Eigenmode Solver 本征模求解器 |
電小 |
<5個波長 |
AKS |
支持 |
|
|
|
JDM |
|||||||
|
4 |
IntegralEquation Solver 積分方程求解器 |
電小 |
<5個波長 |
direct solver |
支持 |
雙精度 |
支持 |
|
MLFMM |
|||||||
|
5 |
Asymptotic Solver 高頻漸進求解器 |
超電大 |
>500個波長 |
|
支持 |
雙精度 |
|
|
6
|
Multilayer Solver 多層平面矩量法求解器 |
|
|
M-solver |
支持 |
雙精度 |
|
|
7 |
Particel-In-Cell |
|
|
PIC-solver |
支持 |
雙精度 |
支持 |
|
8 |
Electrostatic Particle-In-Cell |
|
|
Es-PIC-solver |
支持 |
單卡/雙精度 |
|
|
9 |
Conjugate Heat Transfer Solver 共軛傳熱解算器 |
|
|
CHT-Solver |
支持 |
雙精度 |
|
#p#page_title#e#
（二）CST 電磁仿真圖形工作站、集群--UltraLAB機型介紹
UltraLAB配備intel最新Xeon3代可擴展處理器、Nvidia 3代RTX GPU計算架構，其優異的計算性能，徹底消除CPU、GPU、內存帶寬、硬盤在性能、容量、帶寬的瓶頸，提供完美硬件配置，確保電磁仿真軟件完美運行, 更快, 更強大

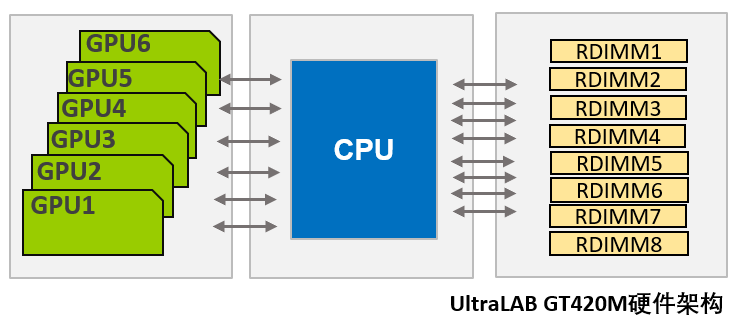

機型1 圖靈超算工作站UltraLAB GT420M
配備1顆Xeon 3代處理器
支持最大6塊nvidia RTX 3代GPU異構超算處理器
提供6個PCIe 4.0 X16全速接口
內存8通道
使時域算法（FIT）GPU加速計算，具有最小成本，最大GPU算力特點

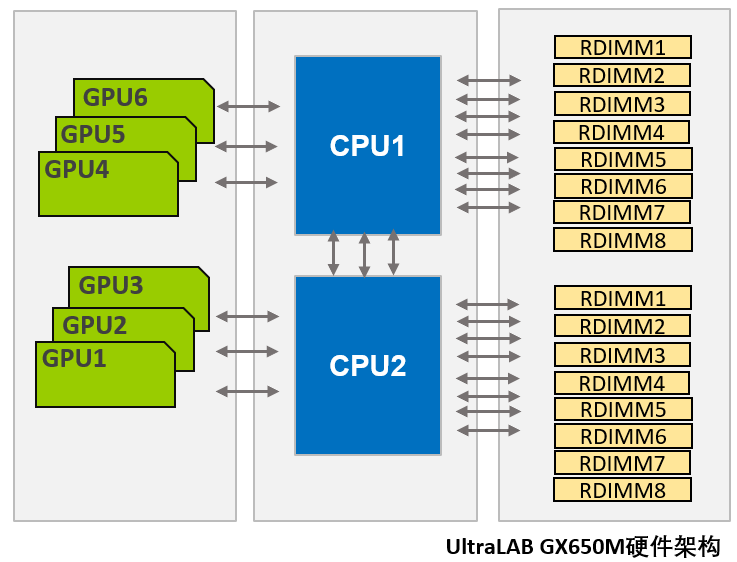

機型2 圖靈超算工作站UltraLAB GT650M
配備2顆Xeon 3代處理器
內存16通道
支持最大6塊nvidia RTX 3代GPU異構超算處理器
提供6個PCIe 4.0 X16全速接口
整體架構滿足頻域、時域算法（FIT）計算，全能型計算架構

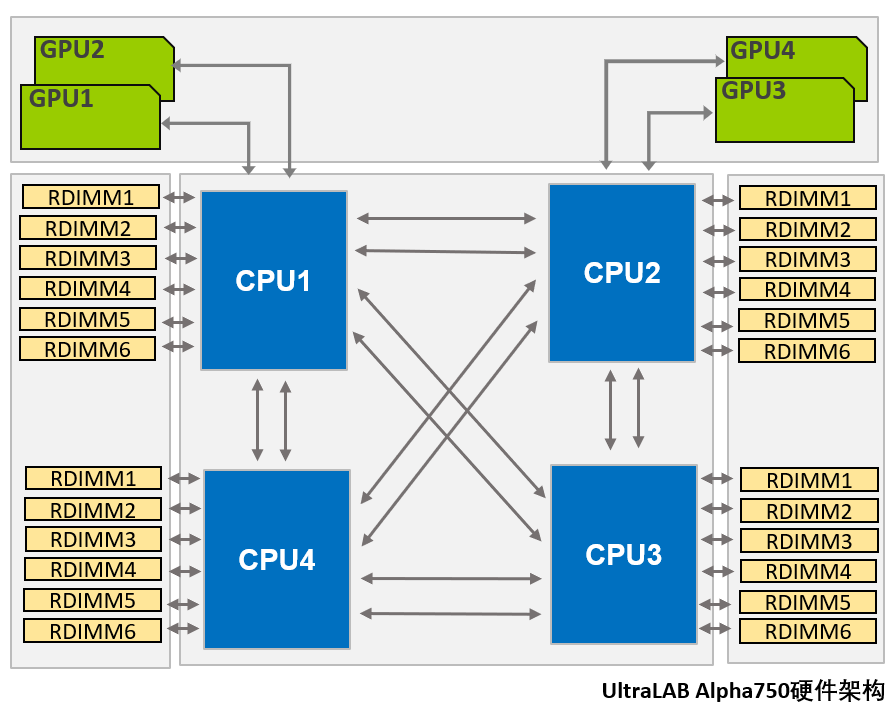

機型3 超級圖形工作站UltraLAB Alpha750
配備4顆Xeon 二代/三代高頻處理器（最大112核）
支持最大3塊nvidia RTX 3代GPU異構超算處理器
內存24通道
整體架構滿足超大規模的頻域、時域算法計算，滿足多個程序同步計算需求，滿足極致性能計算，這是一款超大規模全能型多用途計算設備
#p#page_title#e#
（三）UltraLAB基于CST Studio Suite工作站、集群配置推薦
3.1 基于CST Studio Suite時域算法完美硬件配置推薦(22v3)
|
No |
貨物名稱 |
型號 |
GPU算力(FP32) /網格數 |
單價 |
備注 |
|
|
|
1 |
UltraLAB AX420 13764-PAC |
Xeon 銀牌4314處理器(16核3.7Ghz)/RTX A4000 16GB/64GB DDR4 2666 RDIMM /QuadroT400/1TB PCIeSSD系統盤/4TB SATA/塔式(2000w)/23寸圖顯 |
19Tops/1.6億 |
38800 |
高效型 |
||
|
2 |
UltraLAB AX420 140128-PBD |
Xeon銀牌4316處理器(20核4.0Ghz)/RTX A5000 24GB/128GB DDR4 2666 RDIMM/QuadroT400/2TB PCIeSSD系統盤/6TB SATA/塔式(2000w)/23寸圖顯 |
28Tops/2.4億 |
59500 |
加強型 |
||
|
3 |
UltraLAB EX650i 237256-PBE |
2*Xeon 銀牌4314處理器(32核3.7Ghz )/RTX A6000 48GB /256GB DDR4 RDIMM /QuadroT400/2TB PCIeSSD系統盤/6TB SATA/塔式(2000w)/23寸圖顯 |
40Tops/4.8億 |
95500 |
高速型 |
||
|
4 |
UltraLAB EX650 239256-PB2D |
2顆xeon銀牌4316處理器(40核3.7Ghz )/2塊RTX A5000 24GB(nvlink) /256GB DDR4 RDIMM/QuadroT400/2TB PCIeSSD系統盤/8TB SATA/塔式(2000w)/23寸圖顯 |
55Tops/4.8億 |
120000 |
完美型 |
||
|
5 |
UltraLAB EX650 240256-PB2E |
2顆xeon銀牌4316處理器(40核4.0Ghz )/2塊RTX A6000 48GB(nvlink) /256GB DDR4 RDIMM/QuadroT400/3.84TB SSD系統盤/16TB SATA/塔式(2000w)/23寸圖顯 |
80Tops/9.6億 |
168000 |
完美加速型 |
||
| 6 | UltraLAB EX650 240256-PBA |
2顆xeon銀牌4316處理器(40核4.0Ghz )/1塊Nvidia A100 80GB +水冷/256GB DDR4 RDIMM/QuadroT400/3.84TB SSD系統盤/16TB SATA/塔式(2000w)/27寸4K圖顯 |
20Tops/8.0億 |
195000 | 多用途型 | ||
| 7 | UltraLAB EX650 240256-PBA |
2顆xeon銀牌4316處理器(40核4.0Ghz )/2塊Nvidia A100 80GB（nvlink）+水冷/512GB DDR4 RDIMM/QuadroT400/7.68TB SSD系統盤/16TB SATA/塔式(2000w)/27寸4K圖顯 |
20Tops/8.0億 |
326000 | 多用途增強型 | ||
| 8 | UltraLAB Alpha730 441768-PCE |
4顆xeon金牌6246處理器(48核4.1Ghz )/RTX A6000 48GB /768GB DDR4 RDIMM/RTX A2000 /960GB SSD系統盤/4TB PCIeSSD/16TB SATA/塔式(2000w)/27寸4K圖顯 |
40Tops/4.8億 |
289000 | cst時域 、有限元法極致性能型 | ||
|
9 |
UltraLAB Alpha750 433768-PCE |
4顆xeon金牌5320H處理器(80核3.3Ghz )/RTX A6000 48GB /768GB DDR4 RDIMM /RTX A2000/960GB SSD系統盤/4TB PCIeSSD/ 2*16TB SATA/塔式(2000w)/27寸4K圖顯 |
40Tops/4.8億
|
249990 |
多任務全能加速型 |
||
| 10 | UltraLAB Alpha750 433768-PD2E |
4顆xeon金牌5320H處理器(80核3.3Ghz )/2*RTX A6000 48GB （Nvlink）/768GB DDR4 RDIMM /RTX A2000 / 960GBSSD系統盤/7.68TB PCIeSSD / 2*16TB SATA/塔式(2000w)/27寸4K圖顯 |
80Tops/9.6億 |
299900 | 多任務全能增強型 | ||
|
11 |
UltraLAB Alpha750 4381T-PC2E |
4顆xeon鉑金8360H處理器(96核3.8Ghz )/2塊RTX A6000 48GB（Nvlink）/1.5TB DDR4 RDIMM/QuadroP2000 / 1.92TB SSD系統盤/4TB PCIeSSD/ 2*16TB SATA/塔式(2000w)/27寸4K圖顯 |
80Tops/9.6億 |
450000 |
超大規模多任務全能高速型 |
#p#page_title#e#
3.2 基于CST Studio Suite全能算法完美硬件配置推薦(22v3)
|
No |
貨物名稱 |
型號 |
GPU算力(FP32/FP64) /網格數 |
單價 |
備注 |
|
|
|
1 |
UltraLAB AX420 13864-PAF |
Xeon 銀牌4314處理器(16核3.8Ghz)/RTX A30 24GB /64GB DDR4 2666 RDIMM /QuadroT400/1TB PCIeSSD系統盤/4TB SATA/塔式(2000w)/23寸圖顯 |
10Tops/5Tops/ 2.4億 |
81500 |
高效型 |
||
|
2 |
UltraLAB EX650 237256-PBV |
2*Xeon 銀牌4314處理器( 32核3.7Ghz )/Tesla V100 32GB/256GB DDR4 RDIMM /QuadroT400/3.84TB PCIeSSD 系統盤/8TB SATA/塔式(2000w)/23寸圖顯 |
15Tops/7.4Tops/ 3.2億 |
139900 |
增強型 |
||
|
3 |
UltraLAB EX650 240256-PBA |
2顆xeon銀牌4316處理器(40核4.0Ghz )/Nvidia A100 40G+水冷 /256GB DDR4 RDIMM /QuadroT400/2TB PCIeSSD系統盤/8TB SATA/塔式(2000w)/23寸圖顯 |
19Tops/9.8Tops/ 4.0億 |
165000 |
全能加速型 |
||
|
4 |
UltraLAB EX650 240256-SCA |
2顆xeon銀牌4316處理器(40核4.0Ghz)/Nvidia A100 80GB+水冷/256GB DDR4 RDIMM/QuadroT400/3.84TB SSD系統盤/8TB SATA/雙塔式(2000w)/23寸圖顯 |
19Tops/9.8Tops/ 8.0億 |
195000 |
全能極致型 |
||
|
5 |
UltraLAB EX650 240512-SC2A |
2顆xeon銀牌4316處理器(40核4.0Ghz)/2*Nvidia A100 80GB(nvlink)+水冷/512GB DDR4 RDIMM /QuadroT400/960GB SSD /3.84TB SSD/16TB SATA/雙塔式(2000w)/23寸圖顯 |
38Tops/19.6Tops/ 16.0億 |
326000 |
超大規模全能極致型 |
||
| 6 |
UltraLAB Alpha750 438768-PCA |
4顆xeon鉑金8360H處理器(96核3.8Ghz )/Nvidia A100 80GB /768GB DDR4 RDIMM/QuadroP2000 / 1.92TB SSD系統盤/3.84TB SSD/16TB SATA/塔式(2000w)/27寸4K圖顯 |
19Tops/ 9.7Tfops/ 8.0億網格 |
399990 | 多任務全能高速型 | ||
|
7 |
UltraLAB Alpha750 4381T-PCA |
4顆xeon鉑金8360H處理器(96核3.8Ghz )/Nvidia A100 80GB /1.5TB DDR4 RDIMM/QuadroP2000 / 1.92TB SSD系統盤/7.68TB PCIeSSD/ 2*16TB SATA/塔式(2000w)/27寸4K圖顯 |
19Tops/ 9.7Tfops/ 8.0億網格 |
435000 |
超大規模多任務極致完美型 |
#p#page_title#e#
3.3基于CST Studio Suite多機集群硬件配置推薦
集群技術特點
（1）硬件采用intel3代Xeon處理器+Nvidia3代RTX GPU領先的計算技術，分別由異構并行計算節點、管理服務器、并行存儲服務器組成。
（2）是目前市場上，第一個針對電磁仿真多種算法優化設計, 并行計算節點配備高主頻處理器，其性能表現遠超刀片服務器。
（3）【異構并行計算節點】配備最新Xeon3代處理器，40核+16通道是頻域算法電磁仿真并行計算最理想架構，同時保證高頻，整個計算節點的多核并行計算，在核數與頻率達到均衡，此外配備GPU計算卡，保證了時域求解的GPU加速
（4）作業調度軟件針對有限元計算兩個主要環節：網格自動剖分（單核計算環節）、求解器求解（多核計算環節），網格剖分環節--調用【高頻服務器】處理， 求解器求解環節--調用多臺【計算節點】多級多核并行計算
（5）集群性能從硬件架構、作業調度系統均比常規集群性能達到更高效。
方案1（4個計算節點）
|
NO |
貨物名稱 |
型號 |
數量 |
單價 |
小計 |
|
|
|
（一）硬件設備 |
|
||||||
|
1.1 |
計算節點 |
2顆Xeon銀4316(40核@3.3GHz) /2塊RTX A5000 24GB/256GB DDR4 /960GB SSD企業級/4U機架式(1000W)/56Gbps IB網卡/ |
4 |
123000 |
492000 |
|
|
|
1.2 |
存儲節點 |
2顆Xeon銀4210(24核2.6GHz) /192GB /480GB SSD/7.68TB高速緩存盤/56TB并行存儲/4U機架式（920w冗余）/雙56GB IB網卡 |
1 |
91800 |
91800 |
|
|
|
1.3 |
管理節點 |
2顆Xeon銀4210(24核2.6GHz) /128GB /Quadro P2000/960GB SSD/4TB SATA /4U機架式（750w）/23寸圖顯 |
1 |
43000 |
43000 |
|
|
|
1.4 |
計算交換機 |
邁絡思IB交換機12口@56Gbps |
1 |
35000 |
35000 |
|
|
|
1.5 |
管理交換機 |
24口千兆電口 |
1 |
3100 |
3100 |
|
|
|
1.6 |
KVM切換器 |
16口，VGA |
1 |
1590 |
1590 |
|
|
|
1.7 |
機柜 |
42U，服務器級，插排，托盤 |
1 |
5500 |
5500 |
|
|
|
|
|
|
|
|
|
|
|
|
（二）集群系統 |
|
||||||
|
2.1 |
操作系統 |
|
|
|
|
|
|
|
2.2 |
作業調度軟件 |
UltraLAB PSS作業調度軟件（4節點） |
1 |
40000 |
40000 |
|
|
|
2.3 |
求解器 |
|
|
|
|
||
|
|
|
|
|
|
|
||
|
合計： |
柒拾壹萬壹仟玖佰玖拾 |
¥711,990 |
|||||
方案2（8個計算節點）
|
NO |
貨物名稱 |
型號 |
數量 |
單價 |
小計 |
|
|
|
（一）硬件設備 |
|
||||||
|
1.1 |
計算節點 |
2顆Xeon銀4316(40核@3.3GHz) /2塊RTX A5000 24GB/256GB DDR4 /960GB SSD企業級/4U機架式(1000W)/56Gbps IB網卡/ |
7 |
123000 |
861000 |
|
|
|
1.2 |
存儲節點 |
2顆Xeon銀4210(24核2.6GHz) /192GB /480GB SSD/7.68TB高速緩存盤/56TB并行存儲/4U機架式（920w冗余）/雙56GB IB網卡 |
1 |
91800 |
91800 |
|
|
|
1.3 |
管理節點 |
2顆Xeon銀4210(24核2.6GHz) /128GB /Quadro P2000/960GB SSD/4TB SATA /4U機架式（750w）/23寸圖顯 |
1 |
43000 |
43000 |
|
|
|
1.4 |
計算交換機 |
邁絡思IB交換機12口@56Gbps |
1 |
35000 |
35000 |
|
|
|
1.5 |
管理交換機 |
24口千兆電口 |
1 |
3100 |
3100 |
|
|
|
1.6 |
KVM切換器 |
16口，VGA |
1 |
1590 |
1590 |
|
|
|
1.7 |
機柜 |
42U，服務器級，插排，托盤 |
1 |
5500 |
5500 |
|
|
|
|
|
|
|
|
|
|
|
|
（二）集群系統 |
|
||||||
|
2.1 |
操作系統 |
|
|
|
|
|
|
|
2.2 |
作業調度軟件 |
UltraLAB PSS作業調度軟件（7節點） |
1 |
70000 |
70000 |
|
|
|
2.3 |
求解器 |
|
|
|
|
||
|
|
|
|
|
|
|
||
|
合計： |
壹佰壹拾壹萬零玖佰玖拾 |
¥1,110,990 |
|||||
方案3（10個計算節點）
|
NO |
貨物名稱 |
型號 |
數量 |
單價 |
小計 |
|
|
|
（一）硬件設備 |
|
||||||
|
1.1 |
計算節點 |
2顆Xeon銀4316(40核@3.3GHz) /2塊RTX A5000 24GB/256GB DDR4 /960GB SSD企業級/4U機架式(1000W)/56Gbps IB網卡/ |
10 |
123000 |
1230000 |
|
|
|
1.2 |
存儲節點 |
2顆Xeon銀4210(24核2.6GHz) /192GB /480GB SSD/7.68TB高速緩存盤/56TB并行存儲/4U機架式（920w冗余）/雙56GB IB網卡 |
1 |
91800 |
91800 |
|
|
|
1.3 |
管理節點 |
2顆Xeon銀4210(24核2.6GHz) /128GB /Quadro P2000/960GB SSD/4TB SATA /4U機架式（750w）/23寸圖顯 |
1 |
43000 |
43000 |
|
|
|
1.4 |
計算交換機 |
邁絡思IB交換機12口@56Gbps |
1 |
35000 |
35000 |
|
|
|
1.5 |
管理交換機 |
24口千兆電口 |
1 |
3100 |
3100 |
|
|
|
1.6 |
KVM切換器 |
16口，VGA |
1 |
1590 |
1590 |
|
|
|
1.7 |
機柜 |
42U，服務器級，插排，托盤 |
1 |
5500 |
5500 |
|
|
|
|
|
|
|
|
|
|
|
|
（二）集群系統 |
|
||||||
|
2.1 |
操作系統 |
|
|
|
|
|
|
|
2 |
作業調度軟件 |
UltraLAB PSS作業調度軟件（10節點） |
1 |
100000 |
100000 |
|
|
|
2.3 |
求解器 |
|
|
|
|
||
|
|
|
|
|
|
|
||
|
合計： |
壹佰伍拾萬玖仟玖佰玖拾 |
¥1,509,990 |
|||||
上述所有配置，代表最新硬件架構，同時保證是最完美，最快，如有不符，可直接退貨
