Petrel地質與勘探開發建模工作站硬件配置推薦2022
Schlumberger Petrel以三維地質模型為中心的勘探開發一體化平臺，屬于勘探開發專業軟件，目前已開發到2021.1版本。它集地震解釋、構造建模、巖相建模、油藏屬性建模和油藏數值模擬顯示及虛擬現實于一體，為地質學家、地球物理學家，巖石物理學家，油藏工程人員提供了一個共享的信息平臺
（一）關于Petrel三維地質建模硬件配置要求
1.1 【處理器】要求
保證復雜三維模型生成流暢不卡頓的關鍵，是CPU單核，其承擔模型的幾何頂點生成計算，如果模型復雜，計算量大，對CPU頻率要求很高，CPU對下列任務的性能提升很重要：
• 大型計算任務，例如體積大小、地震屬性生成、屬性建模和模型縮小放大。
• 圖形卡承擔復雜地質信息。
另外Petrel的多個模塊可通過CPU多核處理器的并行計算能力，提升性能。
表1 支持多核并行計算的Petrel模塊
|
功能 |
主要功能 |
多核并行 |
|
（1）地球物理 |
ZGY的地震讀訪問 |
|
|
|
體積屬性計算 |
|
|
|
預取緩存 3D地震數據 |
|
|
|
本地3D地平線-讀取權限 |
|
|
|
即多分辨率計算 • 地震3D可視 • 地震2D線 |
|
|
|
任何來源的地震3D實現- ZGY/SEGY/RAW |
|
|
|
使用切片的3D即地震3D 讀取訪問 渲染器-SEGY/RAW |
|
|
|
地震3D導出到SEG-Y |
|
|
|
壓縮ZGY的解壓 |
|
|
|
預取緩存 SEG-Y |
|
|
|
預取緩存 RAW 地震數據 |
|
|
|
3D地震解釋 |
|
|
|
地震解釋最小/最大查詢 地震直方圖掃描 |
|
|
|
地震復制本地 |
|
|
|
制作壓縮的ZGY |
|
|
|
海洋疊前地震通道 |
|
|
（2）地質與建模 |
數據分析 |
|
|
|
相和巖石物理建模 |
|
|
|
幾何建模（包括地震采樣） |
|
|
|
3D 網格體積 |
|
|
|
表面體積 |
|
|
（3）網格劃分 |
結構網格 |
|
|
|
網格細化過程 |
|
|
|
用于3D網格屬性可視化的網格皮膚提取 |
|
1.2 內存和圖卡要求
內存方面：要估計所需的系統大小，請遵循以下準則：
• 對于中小型數據集（<5 GB）：32 GB +內存。
• 對于大型數據集（大型3D地震體、區域地震模型、具有許多層位的大型結構模型或大型模擬 [ECLIPSE] 運行）：64到192GB+的內存RAM
為了高效運行Petrel，總系統內存必須大于應用程序使用的內存。這可確保您的操作系統具有專用 RAM，因此您不需要使用頁面文件（虛擬內存），計算延遲等待會大幅增加。
顯卡方面：Petrel 自動管理大多數數據類型和窗口的顯卡內存，選擇合適的顯卡可以優化Petrel可視化性能。Petrel通過圖形卡為許多數據對象（例如地震、井數據、表面、點和多邊形）進行渲染和計算
表2 應用規模與內存、顯卡規格推薦
|
數據類型 |
數據規模 |
內存推薦 |
顯卡推薦 |
|
Seismic地震 |
1GB |
32GB+ |
RTX A4000 16GB |
|
|
>10GB |
96GB+ |
RTX A5000 24GB |
|
|
>50GB |
192GB+ |
RTX A6000 48GB |
|
Wells井 |
1000 |
32GB+ |
RTX A4000 16GB |
|
|
＞1萬 |
64GB+ |
RTX A5000 24GB |
|
|
＞25萬 |
128GB+ |
RTX A6000 48GB |
|
Surfaces(cells)or points |
＞1百萬 |
32GB+ |
RTX A4000 16GB |
|
表面（單元）或點 |
＞1千萬 |
64GB+ |
RTX A5000 24GB |
|
|
＞1個億 |
128GB |
RTX A6000 48GB |
|
3D grids（cells） |
＞1百萬 |
32GB+ |
RTX A4000 16GB |
|
3D網格（單元） |
＞1千萬 |
64GB+ |
RTX A5000 24GB |
|
|
＞1個億 |
128GB |
RTX A6000 48GB |
地球物理學建議
如果您使用Geophysics（地球物理）模塊查看大型2D線和3D測量，并且如果您使用體繪制功能，斯倫貝謝建議您使用：
• 硬件和操作系統允許的內存，至少 32 GB RAM
• 具有至少 4 GB 內存的高端顯卡
表3
|
方案 |
內存 |
地震紋理緩存 |
地震緩存 |
顯存 |
|
地震解釋 |
32-96GB |
768MB-3GB |
最大到180GB，取決于內存 |
16GB~ |
|
地震和地質體解釋 |
32-192GB |
2-4GB |
最大到180GB，取決于內存 |
24GB~ |
1.3 高分辨率顯示器推薦
推薦4K（和更高分辨率）顯示器，色位8位色以上（1677萬色數），亮度300cd/m2以上，
關于分辨率，使用更高分辨率，巨大分辨率顯示大型三維模型，其畫面顯示出更豐富的內容，一定非常震撼，如果預算充足，可以考慮單屏幕8K*4K（7680*4320），或多屏拼接出的更高16K*8K(15360*7680)等
1.4 網絡存儲推薦
Petrel項目和相關數據可以存儲在中央文件服務器的網絡驅動器上。通常，由于網絡擁塞或使用不適當?shù)?Windows 網絡協議，訪問這些項目可能會成為性能問題。
要有效訪問存儲在網絡共享驅動器上的項目數據，請使用Windows SMB3網絡協議。 此協議默認適用于Windows 10。您的網絡存儲系統必須能夠支持此協議。
一般來說，64位Windows操作系統與SMB3協議的結合可以顯著增強參考項目工作流程和對 Petrel數據的訪問。
另外，網絡存儲提升性能三個關鍵指標，增加一個高速緩存盤（PCIe 4.0 x8接口），網絡端口40G以上，網絡服務器處理器核數大于請求數，這樣保證整體均衡無瓶頸、無卡頓。
（二）三維地質建模工作站硬件配置方案
西安坤隆計算機公司自2008年專注高端圖形工作站應用至今，我們積累大量不同應用計算在不同時代硬件的不同規格、規模的性能測試數據，以及多年豐富成功案例,擁有經驗豐富的測試工程師和技術支持工程師、擁有多年硬件配置與性能優化經驗.
針對三維地質建模應用，我們通過軟件廠家溝通和實測以及多年豐富行業經驗，根據最新計算技術，推出完美合理、計算更高效的硬件配置，滿足多種不同類型和數據規模的解決方案---高性能建模計算、海量數據建模工作站、大型可視化分析工作站等，顯著技術特點：
所推薦機器硬件配置，其CPU+GPU性能、內存和硬盤io、網口端口，計算過程的每一個環節性能發揮最大化、計算和圖形生成比常規工作站更快、更高效.
針對不同的計算規模、不同的預算，給出完整完美、還可靠的計算解決方案。
也支持其他三維建模軟件,如：RMS、GOCAD、EVS Pro等

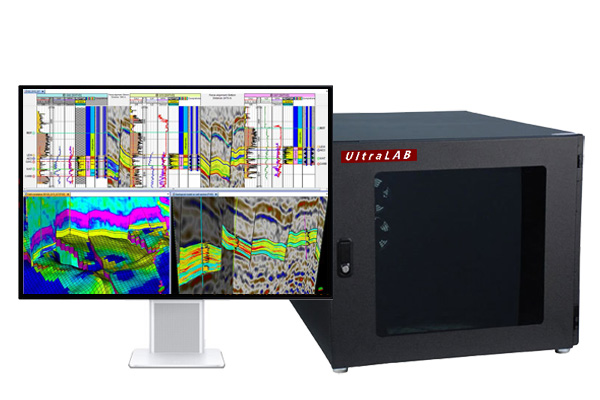

三維建模工作站硬件配置推薦
|
NO |
機型 |
配置規格 |
報價 |
|
|
1 |
UltraLAB A310 14964-MBC |
intel 12代高頻處理器(12核，其中8核4.9GHz，4核4.0GHz)/64GB DDR4 /RTX A4000 16GB/2TB SSD系統盤+8TB數據盤/萬兆光口/塔式(1000w)/27寸4K圖顯 |
38000 |
高速超值型 |
|
2 |
UltraLAB A310 150128-MBC |
intel 12代高頻處理器(16核，其中8核5.0GHz，8核4.2GHz)/128GB DDR4 /RTX A4500 20GB/2TB SSD系統盤+8TB數據盤/萬兆光口/塔式(1000w)/27寸4K圖顯 |
52600 |
超速型 |
|
3 |
UltraLAB A310 150128-PCC |
intel 12代高頻處理器(16核，其中8核5.0GHz，8核4.2GHz)/128GB DDR4 /RTX A6000 48GB/7.68TB SSD系統盤+8TB數據盤/萬兆光口/塔式(1000w)/31.5寸8K圖顯 |
138000 |
支持8K顯示的完美型 |
|
4 |
UltraLAB AX420 139192-SCD |
Xeon銀牌4316處理器(20核3.9GHz )/192GB DDR4/RTX A5000 24GB/3.84TB SSD系統盤/16TB數據盤/萬兆光口/塔式(1000w)/27寸4K圖顯 |
69,500 |
完美型 |
|
5 |
UltraLAB EX650i 240256-MCC |
2顆Xeon金牌6354處理器(36核4.0GHz )/256GB DDR4/RTX A4500 20GB/2TB SSD系統盤/16TB數據盤/萬兆光口/塔式(1000w)/27寸4K圖顯 |
106,000 |
多用途高速型 |
|
6 |
UltraLAB GT400M 146256-MBE |
Xeon W-3175X（28核4.6GHz）/192GB DDR4 /RTX A5000 24GB /3.84TB SSD系統盤/16TB數據盤/萬兆光口/塔式(1200w)/27寸4K圖顯 |
126,000 |
高速建模與可視化 |
|
7 |
UltraLAB Alpha730 443384-MBE |
4顆Xeon 金6256（48核4.3GHz）/384GB DDR4 /RTX A5000 24GB /960GB SSD系統盤/3.84TB緩存/2*18TB數據盤/萬兆光口/塔式(1600w冗余)/27寸4K圖顯 |
275,000 |
極致性能建模與模擬 |
|
8 |
UltraLAB Alpha730 439512-MBD |
4顆Xeon鉑金8360H(96核3.8GHz) /512GB DDR4 /RTX A5000 24GB /1.92TB SSD系統盤+2TB緩存盤+32TB數據盤/萬兆光口/塔式(2000w冗余)/27寸4K圖顯 |
320,000 |
多任務/大規模建模與模擬計算 |
|
9 |
UltraLAB Alpha730 4381T-PCE |
4顆Xeon鉑金8360H( 96核3.8GHz) /1TB DDR4 /RTX A6000 48GB/1.92TB SSD系統盤+4TB緩存盤+32TB數據盤/萬兆光口/塔式(2000w冗余)/27寸4K圖顯 |
350,000 |
多用戶/多用途建模與可視化 |
|
10 |
UltraLAB Alpha730 4382T-PDE |
4顆Xeon鉑金8380H(112核3.8GHz) /1.5TB DDR4 /RTX A6000 48GB /3.84TB SSD系統盤+7.68TB緩存盤+64TB數據盤/萬兆光口/塔式(2000w冗余)/27寸4K圖顯 |
450,000 |
大規模建模與可視化-頂配型 |
|
11 |
UltraLAB Alpha730 4322T-PDF |
4顆Xeon 白金8280（112核3.2GHz）/1.5TB DDR4/RTX8000 48GB/3.84TBSSD系統盤+6.4TB緩存盤+48TB數據盤/萬兆光口/塔式(1600w冗余)/32寸4K圖顯 |
599,990 |
超大規模建模與可視化 |
上述所有配置，代表最新硬件架構，同時保證是最完美，最快，如有不符，可直接退貨
欲咨詢機器處理速度如何、技術咨詢、索取詳細技術方案，提供遠程測試，請聯系
