XASUN定制工作站、服務器通過對行業應用軟件分析和設計特點，借助最新IT技術打造可靠性高、性能優異、價格低廉的、為設計者的應用量身定制的高效的圖形工作站和存儲服務器。

本方案針通過對BIM行業的建筑CAD、景觀設計、模型文件存儲共享等大量應用研究,配置出實用性強、高性價比、高可靠性的XASUN圖形工作站、存儲服務器方案。

本方案配備最新intel Xeon E3、E5系列處理器、Nvidia GTX600系列顯卡，更新日期2013年1月26日

一．工作站、服務器合理定制---發揮BIM效能的最佳利器

BIM是建筑信息模型的簡稱，越來越多的設計機構在以驚人的數字從CAD向BIM轉變，就像CAD當初從手繪圖紙的一個巨大跨越一樣，BIM將是從CAD的一個巨大跨越。在建筑設計行業，沒有BIM，企業的競爭力和技術優勢將會被大大削弱，但BIM的應用整個過程，處處都有圖形工作站高科技的身影。

在實際應用中，室內設計師、景觀建筑師，以及家具設計師們，經常抱怨建造模型過程中, Revit運行相當吃力，碰到運行大體量的集成模型，問題更嚴重。一方面IT技術突飛猛進，高性能圖形工作站、服務器不斷推陳出新, 另一方面客戶使用的計算機效率低下、性能不高, 很大一部分原因，應用軟件與運行的圖形工作站硬件的極不匹配。

客戶需要一種能高效運行BIM的應用軟件的圖形工作站，當然這個要通過硬件專家或經驗豐富的技術工程師在了解行業軟件和計算應用特點,給出合理工作站配置方案, 讓工作站性能高效率的發揮出來, 使之不再成為建筑設計軟件運行的瓶頸和技術上的短板，讓購買的設備盡量能夠更長久發揮效能, 避免IT升級換代造成的過早淘汰浪費。

為此工作站專家需要深入分析BIM的行業應用和特點，找出軟件的特性，提供有效的硬件配置,達到完美高效運行Revit設計軟件理想目標

二 BIM行業建筑應用與圖形工作站解決方案

BIM在各種建筑景觀模型創作設計過程中,模型的創建、復制、縮放、移位、旋轉以及渲染、保存, 無不體現工作站對正在編輯的建筑模型進行各種操作,只有摸清圖形工作站操作過程中CPU浮點運算、GPU圖形處理、 硬盤讀寫性能,以及通過網絡的存儲服務器的容量以及硬盤和網口的IO數據傳輸，并通過每一個方面的表現，才能了解整機機器的性能和瓶頸。

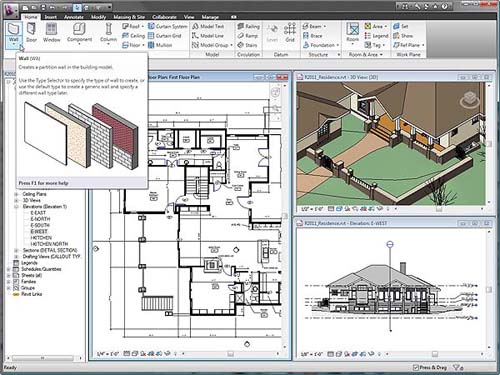

2.1 Rebit軟件處理過程與工作站硬件要求

   BIM信息系統隨著應用的深入,對精度和復雜度越來越大, 建筑模型文件容量從10MB~2GB. 首選工作站的內存和CPU是第一要素, 其次是GPU圖形性能,還有操作過程中,不被看到的對整個軟件性能有很大影響的虛擬內存,以及硬盤IO速度。

2.1.1  模型文件的調入內存和保存到硬盤過程

模型文件打開過程從硬盤讀取,然后通過CPU把模型文件數據解壓方式把三維圖形文件數據放到內存中供編輯, 這個過程中:

Ø  多核CPU往往只有一個核在承擔解壓縮的工作(讀取)和壓縮格式數據寫到到硬盤里(保存)

Ø  建筑模型從硬盤里讀取到內存,如果內存太小，建筑模型部分?jǐn)?shù)據只能在虛擬內存，編輯過程遲鈍甚至無法編輯,通常模型文件的占用內存大小是模型文件的20倍.

2.1.2 建筑模型編輯過程

   模型文件讀取到內存后,就是設計者對模型文件的編輯---人機互動過程, 不斷的對模型修改和移動、變換等操作以及通過顯示器即時顯現出最新模型樣式, 圖形處理器(GPU)承擔設計者對模型文件的操作后結果的每一個過程的顯示, 這體現了GPU對圖形數據與圖形顯示的直感的圖形顯示速度(涉及GPU性能和模型容量大小的支持), 這個過程中:

Ø  CPU交互設計過程中的承擔更多關聯運算,另外在模型的三維圖像生成需要渲染,REVIT支持多CPU多核架構的計算渲染,所以隨著模型的復雜度,對CPU的頻率要求越高、核數越多越好. CPU推薦以intel的服務器規格為主，主流規格有4核Xeon E3、4核/6核Xeon 5600系列，這些產品代表當今最先進的CPU處理器架構。 CPU和內存關系,通常是1:4

Ø  GPU  從軟件廠家推薦資料表明,圖卡要求支持Direct 9.0以上, 由于專業圖卡都是以OpenGL為主, REVIT軟件支持明顯是基于windows環境的游戲卡為主, Nvidia是目前市場占有率最高的,其次是ATI,我們以Nvidia Geforce游戲卡為主,如果客戶考慮ATI只要對應Geforce檔次的進行調整就可以，NV Geforce目前最新采用Fermi架構GTX規格，GTX550、GTX560、GTX580、GTX590

Ø  硬盤  硬盤的重要性經常被客戶忽視，大多數使用者認為硬盤就是用于數據存儲而以，這里我們不完全茍同，很多用于處理復雜模型的高端圖形工作站，在編輯過程移動、縮放非常遲鈍，重要原因是虛擬內存在數據編輯過程，數據交換明顯太慢遲滯，嚴重影響正常的編輯操作，所以我們要充分了解硬盤的讀寫性能，這對高端應用非常重要。

如果是非常大的復雜模型,由于數據量大,從硬盤讀取和虛擬內存的數據交換時間長短顯得非常重要,推薦考慮陣列方式提升,雖然ssd性能目前很強,但一個專業工作站,硬盤必須是企業級(服務器級),SSD目前只有intel有SSD企業級規格,X25-E 64MB,價格太高,讀寫性能還停留在270、250MB/s，容量又太小，性能還滿足不了要求。筆記本級SSD壽命太短，通常企業級是筆記本級的10倍以上，目前硬盤8塊SAS 15K+最新SAS2-RAID，RAID5下讀寫性能1400、900MB/s，如果內存足夠大，可以通過虛擬硬盤的方式，把虛擬內存設置到虛擬硬盤上，性能提升非常大，當然具體還要看軟件是否支持

Ø  顯示方案模型越來越大，設計過程圖形顯示分辨率越高越好，單個顯示通常分辨率是1920*1080，專業圖顯2560*1600，通過多屏拼接2X1，3X1，2X2…,提供更高的顯示方式，當然這里面分辨率高了，GPU處理數據項也自然就大連，要求也就更好了

2.1.3 建筑模型分類與工作站配置

    由于不同大小模型文件, 對圖形工作站的性能要求有很大的不同, 為此, 根據對模型大小規模進行分類, 不同類型的容量和計算性能和其他方面的要求

模型規模與工作站配置歸類表

 #p#page_title#e#

2.2 基于BIM應用的圖形工作站配置方案

方案1  小規模建筑模型設計工作站方案(入門級)

定位: 滿足圖形文件模型小于64MB的應用

工作站檔次: 入門級圖形工作站

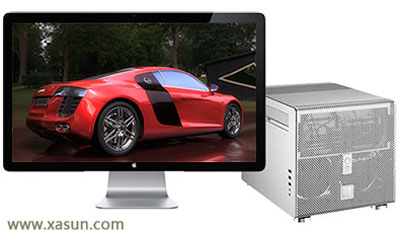

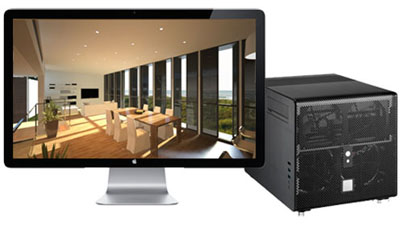

推薦型號: XASUN T320 13304-T1AG65

參考配置

方案2  中等規模建筑模型設計工作站方案(主流配置)

定    位: 滿足圖形文件模型在64MB~384MG之間的應用

工作站規格: 入門級圖形工作站

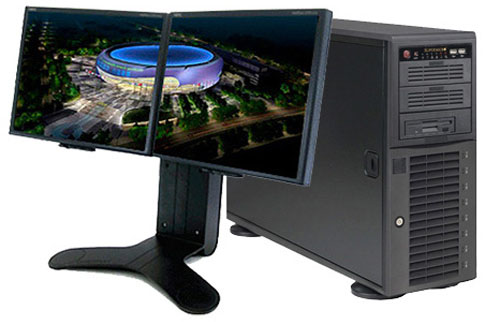

推薦型號: XASUN T3 13408-S12T1AG66

參考配置

方案3  大型/復雜建筑模型設計工作站方案

定位: 滿足圖形文件模型在384MB~768MG之間的應用

工作站檔次: 專業級圖形工作站

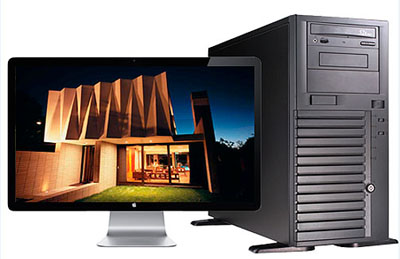

推薦型號:  XASUN T560 12616-S12T1AG68

參考配置:

方案4  超大建筑模型設計工作站方案

定    位: 滿足圖形文件模型在768MB~2GB之間的應用

工作站檔次: 超級圖形工作站型

推薦型號:  XASUN EX560 22632-A8ARG69

參考配置:

 #p#page_title#e#

三.優秀高效設計團隊的基石—服務器解決方案

項目越做越大，資料越用越多，資源存儲共享和高效率使用頭等重要，一個優秀的設計團隊不僅僅擁有眾多經驗豐富的設計師，還需要一個高效的BIM信息管理系統，最快的時間調用有用的信息資料，在激烈的競爭環境里，為大項目提供最迅速、高效、全面可靠保證。

3.1 BIM信息存儲服務器的應用分析

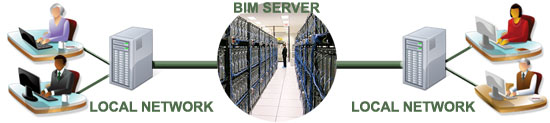

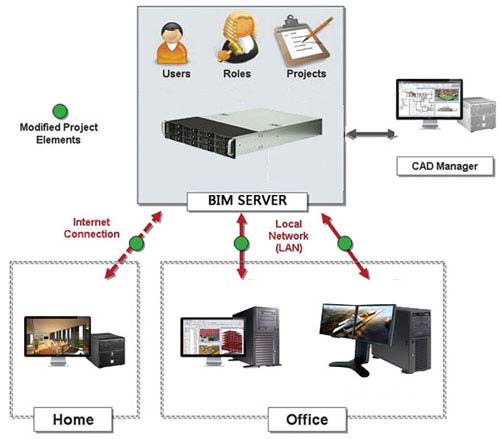

在BIM應用，大量的建筑模型和素材都保存在服務器上，存儲服務器除了最基本的高可靠要求外，隨著更多設計人員的頻繁密集訪問，作為數據文件保存的服務器,能夠提供很強的數據傳輸能力，保證所有整個部門或團隊的設計師們非常流暢的讀取和保存，為此，xasun通過先進IT技術針對BIM應用提出兩套高可靠、高性價比的解決方案

很多客戶買存儲服務器往往只看牌子，認為是大品牌，性能就高，這是典型的外行思維模式，現在服務器硬件架構完全一樣，衡量一個網絡存儲服務器的性能，最重要的是看它的能承受足多少客戶的流暢讀寫，其中最重要的兩個技術指標：

1.  存儲陣列io讀寫帶寬

2.  存儲系統的網口傳輸帶寬

如果這兩個指標非常低，服務器的數據讀取和傳輸速度肯定低，使用者感受機器很慢，就非常容易理解了， XASUN量身定制NAS服務器就是針對BIM行業應用的特點量身定制，提供最實用高效可靠的解決方案

3.2 設計者的最默契、得力的助手---XASUN BIM存儲服務器

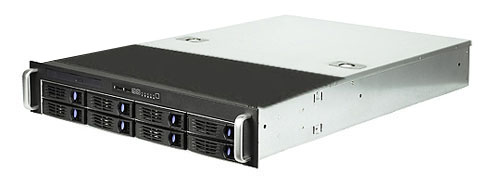

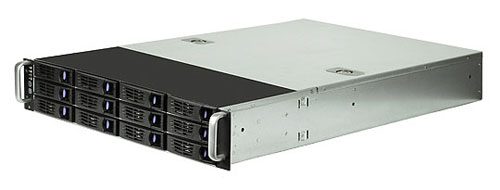

方案1  團隊級靜音網絡存儲服務器

方案2  部門級靜音網絡存儲服務器

XASUN圖形工作站、服務器產品具有特點

1.     實用性極強---IT淘汰快的今天，唯一做到高性能、高可用、高可靠完美結合

2.     全部達到靜音級別----更適合靜謐的創作環境

3.     無憂的all-in-one式售后體系---突破傳統售后服務范疇, 市場唯一敢承諾對出現軟硬問題提供全面支持服務
