航測、傾斜攝影、正射影像處理臺式、便攜、集群硬件推薦2021v2
報價更新日期：2021/06/18
調價原因：今年芯片短缺，價格變動太頻
主要內容
（1）臺式圖像處理工作站配置方案
（2）便攜圖像處理工作站配置方案
（3）傾斜攝影圖像處理多機集群配置方案
（4）迷你移動式圖像處理集群配置方案
在測繪行業無人機航拍影像應用越來越廣泛，數據量越來越大，市場上需要計算處理設備從臺式到移動便攜式、多機集群、移動式多機集群等…
西安坤隆計算機公司自2013年專注無人機航拍影像處理應用至今，我們積累大量不同時代硬件的各種規格、不同規模的性能測試數據，以及多年豐富成功案例,擁有經驗豐富的測試工程師和技術支持工程師、擁有多年硬件配置與性能優化經驗.
進入2020年，針對最新上市計算架構，針對傾斜攝影建模、正射影像處理等應用，我們?cè)俅瓮瞥雠渲酶?、速度更快、機型豐富的多種解決方案---臺式工作站、移動工作站、多機集群、移動集群等，顯著技術特點：
- 所推薦機器硬件配置，其CPU+GPU性能、內存和硬盤io、網口端口，計算過程的每一個環節性能最大化、無瓶頸、無死角.
- 針對不同的計算規模、不同的預算，給出完整完美、還可靠的計算解決方案。
- 保證不同的影像處理軟件（如：Context Capture、Pix4D、Inpho、大疆智圖等），工作站處理性能發揮到極致

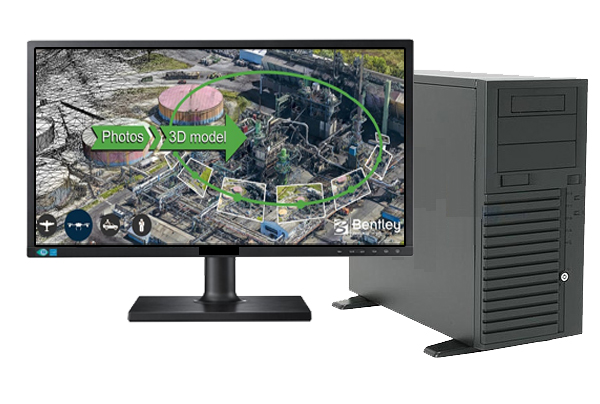

(一). 臺式(單機)圖像處理工作站硬件配置推薦
相關機型：H390
基于辦公靜音環境下，面向傾斜攝影/正射影像的空三處理、三維建模等
技術要點：
采用intel第10代超高頻處理器（10核5.1GHz）
內存最大容量128GB DDR4 2933
配置圖靈架構的RTX二代顯卡
配置2.5G以太電口
整機性能全方位優化
總之，這是目前（2021年3月）市場上最快的臺式圖像處理工作站，
基準數據處理時間參考：
基準數據量：圖片3860張，分辨率6000x4000
|
NO |
配置 |
空三處理時間 |
建模時間 |
總處理時間 |
平均處理能力 |
|
1 |
1小時10分 |
40時19分 |
41時29分 |
93張/時 |
|
|
2 |
1小時10分 |
42時39分 |
43時49分 |
88張/時 |
|
|
3 |
1小時10分 |
40時19分 |
45時02分 |
85張/時 |
提供遠程測試驗證上述數據
臺式圖像處理工作站硬件配置推薦
|
NO |
品牌與型號 |
配置規格 |
價格 |
備注 |
|
1 |
H380 14948-SAX |
8核4.9GHz/水冷/48GB DDR4 /RTX3060 12GB /960GB SSD +4TB SATA企業級/塔式(750w)/27寸-4K圖顯 |
29000 |
高性價比 |
|
2 |
H390 14964-SAX |
10核4.9GHz/水冷/64GB DDR4 /RTX3070 8GB /960GB SSD +4TB SATA企業級/塔式(750w)/27寸-4K圖顯 |
37000 |
理想型 |
|
3 |
H390 15164-SBX |
10核5.1GHz/水冷/64GB DDR4 /RTX3080 10GB /1.9TB SSD +6TB SATA企業級/塔式(750w)/27寸-4K圖顯 |
51900 |
高速型 |
|
4 |
H390 15264-SBX |
10核5.2GHz/水冷/64GB DDR4 /RTX3090 24GB /1.9TB SSD +6TB SATA企業級/塔式(750w)/27寸-4K圖顯 |
57000 |
完美型 |
|
5 |
H380 152128-MBX |
10核5.2GHz/水冷/128GB DDR4 /2*RTX3080 10GB /1.9TB SSD +8TB SATA企業級/塔式(750w)/27寸-4K圖顯 |
77500 |
高速增強型 |
|
6 |
H380 152128-MB2X |
10核5.2GHz/水冷/128GB DDR4 /2*RTX3090 24GB /1.9TB SSD +8TB SATA企業級/塔式(750w)/27寸-4K圖顯 |
89990 |
極致型 |
|
7 |
H380 152128-MBT |
10核5.2GHz/水冷/128GB DDR4 /RTX 3090 24GB /2TB M2.SSD +10TB SATA企業級/塔式(750w)/75寸-4K觸摸大屏 |
97000 |
會議中心展示型 |
#p#page_title#e#

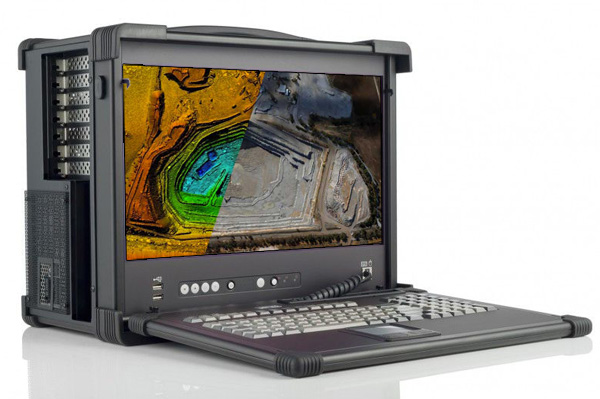

（二）傾斜攝影建模硬件配置方案（移動便攜式工作站）
這是目前市場上最快的便攜式移動計算架構、擁有最高的計算處理能力10核5.1GHz，內存最大配置128GB內存，配置最新圖靈架構的RTX顯卡（最大2塊）
定位于移動式傾斜攝影的空三處理、三維建模、正射影像處理，比市場上的工控機計算機、筆記本電腦的計算和存儲能力高出一大截，同時保證絕對的高移動高性能.

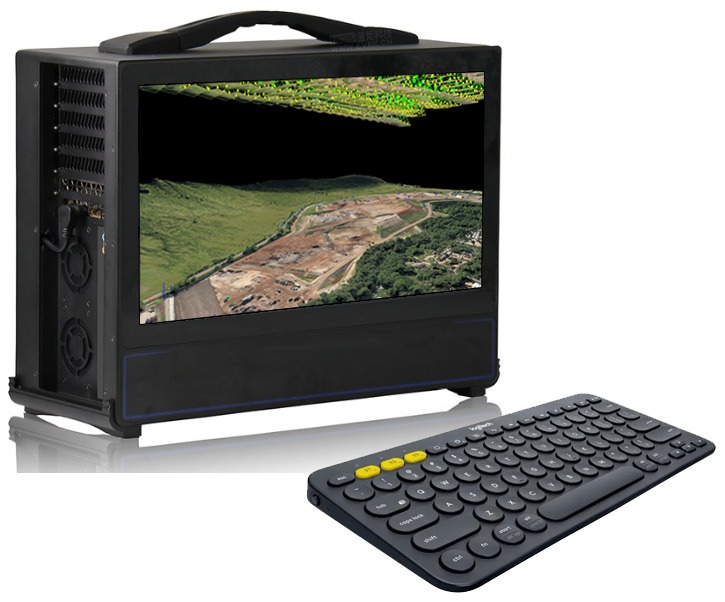

2.1 單屏便攜配置推薦
|
NO |
品牌與型號 |
配置規格 |
價格 |
備注 |
|
1 |
P380 14948-SAX |
8核4.9GHz（水冷）/48GB/RTX3060 12GB /960GB SSD +4TB SATA企業級/便攜一體式(650w，17寸高清） |
53000 |
高性價比 |
|
2 |
P390 14964-SAX |
10核/4.9GHz（水冷）/64GB/RTX3070 8GB /960GB SSD +4TB SATA企業級/便攜一體式(750w，17寸高清） |
61500 |
理想型 |
|
3 |
P390 15064-SBX |
10核5.0GHz（水冷）/64GB/RTX3080 10GB /1.9TB SSD +4TB SATA企業級/便攜一體式(750w，17寸高清） |
77000 |
高速型 |
|
4 |
P390 151128-SBX |
10核5.1GHz（水冷） /128GB/RTX3080 24GB /1.9TB SSD +10TB SATA企業級/便攜一體式(750w，17寸高清） |
79990 |
高速增強型 |
|
5 |
P390 151128-SBT |
10核5.1GHz（水冷） /128GB/RTX3090 24GB /1.9TB SSD +10TB SATA企業級/便攜一體式(750w，17寸高清） |
85000 |
完美型 |
|
6 |
P390G 151128-SB2T |
10核5.0GHz（水冷） /128GB/2*RTX3090 24GB /1.9TB SSD +10TB SATA企業級/便攜一體式(1000w，17寸3840*2160） |
126000 |
極致型 |
2.2 三屏便攜工作站配置方案
|
NO |
品牌與型號 |
配置規格 |
價格 |
備注 |
|
1 |
P380T 14948-SAX |
8核4.9GHz/48GB/RTX3060 12GB /960GB SSD +4TB SATA企業級/便攜一體式(650w，三屏17寸高清） |
76000 |
高性價比 |
|
2 |
P390T 14864-SAX |
10核/4.8GHz/64GB/RTX3070 8GB /960GB SSD +4TB SATA企業級/便攜一體式(750w，三屏17寸高清） |
83500 |
理想型 |
|
3 |
P390T 15064-SBX |
10核5.0GHz/64GB/RTX3080 8GB /1.9TB SSD +6TB SATA企業級/便攜一體式(750w，三屏17寸高清） |
97000 |
高速型 |
|
4 |
P390T 15064-SBX |
10核5.0GHz/128GB/RTX3080 10GB /1.9TB SSD +8TB SATA企業級/便攜一體式(750w，三屏17寸高清） |
99900 |
高速增強型 |
|
5 |
P390T 150128-SBX |
10核5.0GHz/128GB/RTX3090 10GB /1.9TB SSD +8TB SATA企業級/便攜一體式(750w，三屏17寸高清） |
106000 |
完美型 |
|
6 |
P390T 150128-SB2T |
10核5.0GHz/128GB/雙RTX3090 24GB /1.9TB SSD +10TB SATA企業級/便攜一體式(1000w，三屏17寸高清） |
145000 |
極致型 |
#p#page_title#e#
（三）多機集群配置推薦
海量航拍影像數據計算量巨大，單機計算能力處理時間太長，效率低下，借助最先進的多機并行集群處理系統，進行空三處理、三維建模，大幅縮短處理時間，
相關機型：
（1）圖像處理工作站（計算節點）

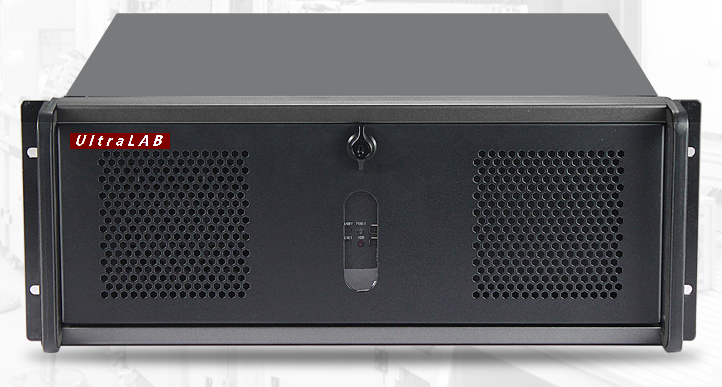

機型：UltraLAB M390（2020年上市的最新機型）
技術特點：
采用intel第10代超高頻處理器（配工業級水冷散熱模塊）、配備nvidia RTX 3080圖像處理加速卡，網口配備10G，硬盤采用M2.SSD，保證硬件配置計算更強、io帶寬更高、整機性能全方位優化，保證航拍影像數據處理最快計算能力。
（2）主控與存儲服務器（存儲節點）

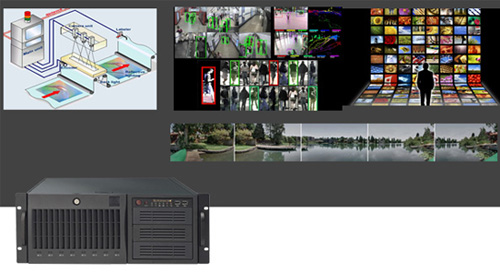

相關機型：UltraLAB N630i（8盤位）、N630（16盤位）
技術特點：
CPU 采用 intel Xeon第二代可擴展處理器
高速緩存盤：配備M2.SSD確保數據處理的高速讀寫(讀寫3G/s以上)及超低io延遲、
配備并行存儲：數據備份安全可靠、最大容量到112TB（8盤位）/240TB（16盤位）
網口:配備雙40G光口，理論io帶寬達到10GB/s
另外，整機性能全方位優化，保證航拍影像數據io最佳
這是目前（2021年6月份）市場上，最新最快的多機并行集群解決方案
支持遠程操作、遠程管理，系統管理員和使用者直接在辦公室甚至異地進行操作。
方案1 高速無人機影像處理集群配置推薦（計算節點5個）
|
NO |
貨物名稱 |
型號 |
數量 |
單價 |
小計 |
|
1 |
空三/三維運算工作站M390 |
10核5.1Ghz/水冷/64GB DDR4 2933/RTX3080 10GB /500GB M2SSD工作站級/4U機架式/10G光口/無顯示器 |
5 |
38500 |
192500 |
|
2 |
主控與存儲服務器N630 |
32核2.1Ghz/128GB DDR4 2666 /Quadro P620/960GB SSD系統盤+2TB高速緩存盤+112TB并行存儲/4U機架式/40G光口/27"4K圖顯 |
1 |
105000 |
105000 |
|
3 |
交換機 |
4個40G光口+24個10G光口 |
1 |
17600 |
17600 |
|
4 |
服務器機柜 |
42U，含PDU、托盤 |
1 |
4970 |
4970 |
|
5 |
KVM |
16口 HDMI KVM切換器 |
1 |
4200 |
4200 |
|
6 |
傾斜攝影軟件 |
集群軟件 |
|
|
|
|
|
|
|
|
|
|
|
累計 |
|
|
|
324270 |
|
|
安裝調試費用：累計金額*8% |
|
|
25940 |
||
|
合計 |
¥350,210元 |
|
|||
方案2 高速無人機影像處理集群配置推薦（計算節點10個）
|
NO |
貨物名稱 |
型號 |
數量 |
單價 |
小計 |
|
1 |
空三/三維運算工作站M390 |
10核5.1Ghz/水冷/64GB DDR4 2933/RTX3080 10GB /500GB M2SSD工作站級/4U機架式/10G光口/無顯示器 |
10 |
38500 |
385000 |
|
2 |
主控與高速存儲服務器N630 |
16核32核2.1Ghz/128GB DDR4 2666 /Quadro P620/960GB SSD系統盤+2TB高速緩存盤+112TB并行存儲/4U機架式/40G光口/27"4K圖顯 |
1 |
105000 |
105000 |
|
3 |
交換機 |
4個40G光口+24個10G光口 |
1 |
17600 |
17600 |
|
4 |
服務器機柜 |
42U，含PDU機柜插座、托盤 |
2 |
4970 |
9940 |
|
5 |
KVM |
16口 HDMI KVM切換器 |
1 |
4200 |
4200 |
|
6 |
傾斜攝影軟件 |
可選 |
|
|
|
|
|
|
|
|
|
|
|
累計 |
|
|
|
521740 |
|
|
安裝調試費用：累計金額*6% |
|
|
31300 |
||
|
合計 |
¥553,040元 |
|
|||
方案3 高速無人機影像處理集群配置推薦（計算節點20個）
|
NO |
貨物名稱 |
型號 |
數量 |
單價 |
小計 |
|
1 |
空三/三維運算工作站M390 |
10核5.1Ghz/水冷/64GB DDR4 2933//RTX3080 10GB /500GB M2SSD工作站級/4U機架式/10G光口/無顯示器
|
20 |
38500 |
770000 |
|
2 |
主控與高速存儲服務器N630 |
32核2.1Ghz/128GB DDR4 2666 /Quadro P620/960GB SSD系統盤+2TB高速緩存盤+112TB并行存儲/4U機架式/40G光口/27"4K圖顯 |
1 |
105000 |
105000 |
|
3 |
交換機 |
4個40G光口+24個10G光口 |
1 |
17600 |
17600 |
|
4 |
服務器機柜 |
42U，含PDU機柜插座、托盤 |
3 |
4970 |
14910 |
|
5 |
KVM |
16口 HDMI KVM切換器 |
2 |
4200 |
8400 |
|
6 |
傾斜攝影軟件 |
可選 |
|
|
|
|
|
|
|
|
|
|
|
累計 |
|
|
|
915910 |
|
|
安裝調試費用：累計金額*4% |
|
|
36630 |
||
|
合計 |
¥952,540元 |
|
|||
方案4 高速無人機影像處理集群配置推薦（計算節點30個）
|
NO |
貨物名稱 |
型號 |
數量 |
單價 |
小計 |
|
1 |
空三/三維運算工作站M390 |
10核5.1Ghz/水冷/64GB DDR4 2933/RTX3080 10GB /500GB M2SSD工作站級/4U機架式/10G光口/無顯示器 |
30 |
38500 |
1155000 |
|
2 |
主控與高速存儲服務器N630 |
32核2.1Ghz/128GB DDR4 2666 /Quadro P620/960GB SSD系統盤+42TB高速緩存盤+112TB并行存儲/4U機架式/40G光口/27"4K圖顯 |
1 |
105000 |
105000 |
|
3 |
交換機 |
6個40G光口+24個10G光口 |
2 |
17600 |
35200 |
|
4 |
服務器機柜 |
42U，含PDU機柜插座、托盤 |
5 |
4970 |
24850 |
|
5 |
KVM |
16口 HDMI KVM切換器 |
2 |
4200 |
8400 |
|
6 |
傾斜攝影軟件 |
可選 |
|
|
|
|
|
|
|
|
|
|
|
累計 |
|
|
|
1328450 |
|
|
安裝調試費用：累計金額*3% |
|
|
39850 |
||
|
合計 |
¥1,368,300元 |
|
|||
方案5 高速無人機影像處理集群配置推薦（計算節點60個）
|
1 |
空三/三維運算工作站M390 |
10核5.1Ghz/水冷/64GB DDR4 2933/RTX3080 10GB /500GB M2SSD工作站級/4U機架式/10G光口/無顯示器
|
60 |
38500 |
2310000 |
|
2 |
主控與高速存儲服務器N630 |
32核2.1Ghz/128GB DDR4 2666 /Quadro P620/960GB SSD系統盤+2TB高速緩存盤+112TB并行存儲/4U機架式/40G光口/27"4K圖顯 |
1 |
105000 |
105000 |
|
3 |
交換機 |
6個40G光口+24個10G光口 |
3 |
17600 |
52800 |
|
4 |
服務器機柜 |
42U，含PDU機柜插座、托盤 |
8 |
4970 |
39760 |
|
5 |
KVM |
16口 HDMI KVM切換器 |
4 |
4200 |
16800 |
|
6 |
傾斜攝影軟件 |
可選 |
|
|
|
|
|
|
|
|
|
|
|
累計 |
|
|
|
2524360 |
|
|
安裝調試費用：累計金額*2.5% |
|
|
63100 |
||
|
合計 |
¥2,557,460元 |
|
|||
方案6 高速無人機影像處理集群配置推薦（計算節點90個）
|
NO |
貨物名稱 |
型號 |
數量 |
單價 |
小計 |
|
1 |
空三/三維運算工作站M390 |
10核5.1Ghz/水冷/64GB DDR4 2933/RTX3080 10GB /500GB M2SSD工作站級/4U機架式/10G光口/無顯示器
|
90 |
38500 |
3465000 |
|
2 |
主控與高速存儲服務器N630 |
32核2.1Ghz/128GB DDR4 2666 /Quadro P620/960GB SSD系統盤+4TB高速緩存盤+112TB并行存儲/4U機架式/40G光口/27"4K圖顯 |
1 |
105000 |
105000 |
|
3 |
交換機 |
6個40G光口+24個10G光口 |
4 |
17600 |
70400 |
|
4 |
服務器機柜 |
42U，含PDU機柜插座、托盤 |
12 |
4970 |
59640 |
|
5 |
KVM |
16口 HDMI KVM切換器 |
6 |
4200 |
25200 |
|
6 |
傾斜攝影軟件 |
可選 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
累計 |
|
|
|
3725240 |
|
|
安裝調試費用：累計金額*1.5% |
|
|
55870 |
||
|
合計 |
¥3,781,110元 |
|
|||
欲咨詢機器處理速度如何、技術咨詢、索取詳細技術方案，提供遠程測試，請聯系
UltraLAB圖形工作站供貨商：
西安坤隆計算機科技有限公司
國內知名高端定制圖形工作站廠家
業務電話：400-705-6800
咨詢微信號：
