最快電磁仿真HFSS/FEKO工作站與集群配置方案2021v1
本文配置方案更新日期為：2021年01月21日
更新原因：升級換代 + 價格下調+ 配置方案部分調整
ANSYS HFSS是目前市場客戶最多的一款3D電磁（EM）仿真軟件，用于設計和仿真高頻電子產品，如天線，天線陣列，射頻或微波元件，高速互連，濾波器，連接器，IC封裝和印刷電路板。全球工程師使用ANSYS HFSS設計通信系統，雷達系統，高級駕駛員輔助系統（ADAS），衛星，物聯網（IoT）產品和其他高速RF和數字中的高頻，高速電子設備。
隨著計算量越來越大，對硬件配置要求越來越高，HFSS計算對硬件配置要求：
（1）多核并行數量有限，到28核最理想，再高沒用
（2）CPU頻率對整體求解過程提升至關重要
（3）核數：內存容量為1:8
一快敵三慢，只有快，才更好實現設想，加速市場競爭，加速工程進度，我們針對HFSS提供完整完美的單機、集群多種方案，專業為王，這不是套路

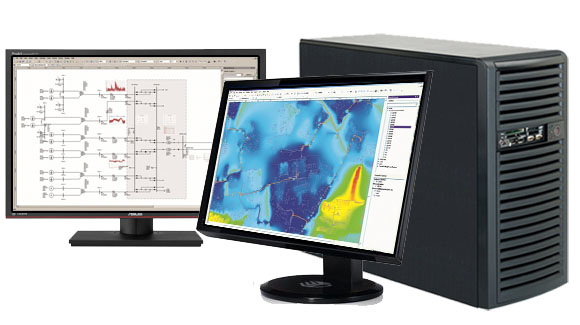

（1）臺式工作站電磁仿真硬件配置
計算特點：針對有限元頻域算法，硬件配置計算效率極高
硬件配置
|
NO |
品牌與型號 |
配置規格 |
價格 |
備注 |
|
1 |
AX410 145128-SBA |
12核@4.5GHz / 128GB /QuaroP620 /1.92TB SSD +4TB SATA企業級/塔式(750w)/23寸-高清圖顯 |
36500 |
高性價比 |
|
2 |
AX410 145128-SBA |
14核@4.4GHz /128GB DDR4 /QuaroP620 /1.9TB SSD +4TB SATA企業級/塔式(750w)/23寸-高清圖顯 |
45000 |
理想型 |
|
3 |
AX400 142192-SAB |
18核@4.2GHz /192GB DDR4 /QuaroP1000 /1.9TB SSD +6TB SATA企業級/塔式(750w)/23寸-高清圖顯 |
49990 |
高速型 |
| 4 | EX630i 240192-SAA | 2顆Xeon 金6246R(32核@4Ghz)/192GB DDR4 /QP620/960GB SSD +6TB SATA企業級/塔式（865w）/23寸圖顯 | 96500 | |
|
5 |
GT400M 146192-PCB |
28核@4.6GHz / 192GB DDR4 /QuaroP2200 /4TB PcieSSD +6TB SATA企業級/雙塔式(雙2000w)/32寸-2K圖顯 |
120000 |
超級型 性能超雙Xeon40核 |
|
6 |
GT400M 146384-PCB |
28核@4.6GHz / 384GB DDR4 /QuaroP2200 /4TB PcieSSD +8TB SATA企業級/雙塔式(雙2000w)/32寸-2K圖顯 |
132000 |
極致完美型 性能超雙Xeon40核 |
| 7 | EX630i 240384-PCC | 2顆Xeon 金6246R(32核@4Ghz)/384GB DDR4 /RTX4000/4TB pcieSSD +8TB SATA企業級/塔式（865w）/32寸-2K圖顯 | 126000 |
多用途型 |
| 8 |
Alpha730 444768-PCC |
32核@4.4GHz/768GB DDR4/ RTX4000 /4TB PcieSSD+10TB SATA企業級/雙塔式（雙1600w）/32寸-2K圖顯 | 249000 | 市場上HFSS最快最大計算規模配置 |
| 9 | Alpha730 443768-PCC | 48核@4.3GHz/768GB DDR4/ RTX4000 /4TB PcieSSD+10TB SATA企業級/雙塔式（雙1600w）/32寸-2K圖顯 | 275000 | 完美極致，多任務多用戶型 |
（二）電磁仿真（多機集群）硬件配置方案
方案匯總
|
方案 |
集群CPU |
集群內存 |
算力 |
價格 |
|
1 |
960GB |
5.91TFlops |
38萬 |
|
|
2 |
1.92T |
11.81Tflops |
65萬 |
|
|
3 |
2.88TB |
17.72Tflops |
97萬 |
|
|
4 |
3.84TB |
23.63Tflops |
123萬 |
|
|
5 |
3.84TB |
35Tflops |
169萬 |
方案1
|
NO |
貨物名稱 |
型號 |
數量 |
單價 |
小計 |
|
1 |
計算節點 |
18核4.2Ghz（水冷）/192GB DDR4 2666 /NVS290 /960GB SSD工作站級/4U機架式/IB56G |
5 |
43500 |
217500 |
|
2 |
管理節點 |
24核@2.2GHz/128GB DDR4 2666 RECC/Quadro P1000 8GB/960GB SSD+4TB緩存盤/56TB并行存儲/4U機架式/IB56G/32"2K圖顯 |
1 |
77000 |
77000 |
|
3 |
交換機 |
邁絡思IB交換機12口 56Gbps |
1 |
35000 |
35000 |
|
4 |
服務器機柜 |
42U，含PDU機柜插座、托盤 |
1 |
5500 |
5500 |
|
5 |
KVM |
8口 DVI KVM切換器 |
1 |
2800 |
2800 |
|
6 |
管理軟件 |
PSS作業調度軟件(5節點) |
1 |
50000 |
50000 |
|
|
|
|
|
|
|
|
累計 |
|
|
|
¥386,800 |
|
方案2
|
NO |
貨物名稱 |
型號 |
數量 |
單價 |
小計 |
|
1 |
計算節點 |
18核4.2Ghz（水冷）/192GB DDR4 2666 /960GB SSD工作站級/2U機架式/無顯示器 |
10 |
43500 |
435000 |
|
2 |
管理節點 |
24核@2.2GHz/128GB DDR4 2666 RECC/Quadro P1000 8GB/960GB SSD+4TB緩存盤/56TB并行存儲/4U機架式/IB56G/32"2K圖顯 |
1 |
97500 |
97500 |
|
3 |
交換機 |
邁絡思IB交換機12口 56Gbps |
1 |
35000 |
35000 |
|
4 |
服務器機柜 |
42U，含PDU機柜插座、托盤 |
1 |
5500 |
5500 |
|
5 |
KVM |
8口 DVI KVM切換器 |
1 |
2800 |
2800 |
|
6 |
管理軟件 |
PSS作業調度軟件(10節點) |
1 |
100000 |
100000 |
|
|
|
|
|
|
|
|
累計 |
|
|
|
¥660,800 |
|
方案3
|
NO |
貨物名稱 |
型號 |
數量 |
單價 |
小計 |
|
1 |
計算節點 |
18核4.2Ghz/192GB DDR4 2666 /NVS290 /960GB SSD工作站級/4U機架式/IB56G |
15 |
43500 |
652500 |
|
2 |
管理節點 |
24核@2.2GHz/128GB DDR4 2666 RECC/Quadro P1000 8GB/960GB SSD+4TB緩存盤/56TB并行存儲/4U機架式/IB56G/32"2K圖顯 |
1 |
77000 |
77000 |
|
3 |
交換機 |
邁絡思IB交換機36口 56Gbps |
1 |
87000 |
87000 |
|
4 |
服務器機柜 |
42U，含PDU機柜插座、托盤 |
2 |
5500 |
11000 |
|
5 |
KVM |
16口 DVI KVM切換器 |
2 |
2800 |
5600 |
|
6 |
管理軟件 |
UltraLAB作業調度軟件(15節點) |
1 |
150000 |
150000 |
|
|
|
|
|
|
|
|
累計 |
|
|
|
¥983,100 |
|
方案4
|
NO |
貨物名稱 |
型號 |
數量 |
單價 |
小計 |
|
1 |
計算節點 |
18核4.2Ghz/128GB DDR4 2666 /NVS290 /512GB SSD工作站級/4U機架式/無顯示器 |
20 |
43500 |
870000 |
|
2 |
管理節點 |
14核@4.5GHz/384GB DDR4 2666 RECC/Quadro P1000 8GB/960GB SSD+3.2TB緩存盤/42TB并行存儲/4U機架式/雙口萬兆/32"2K圖顯
|
1 |
77000 |
77000 |
|
3 |
交換機 |
邁絡思IB交換機36口 56Gbps |
1 |
87000 |
87000 |
|
4 |
服務器機柜 |
42U，含PDU機柜插座、托盤 |
3 |
5500 |
16500 |
|
5 |
KVM |
16口 DVI KVM切換器 |
2 |
2800 |
5600 |
|
6 |
管理軟件 |
UltraLAB作業調度軟件(20節點) |
1 |
200000 |
200000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
累計 |
|
|
|
¥1,256,100 |
|
方案5
|
NO |
貨物名稱 |
型號 |
數量 |
單價 |
小計 |
|
1 |
計算節點 |
32核3.5Ghz/192GB DDR4 2666 /960GB SSD工作站級/2U機架式/IB56G |
20 |
63000 |
1260000 |
| 2 | 建模節點 | 12核4.5Ghz/384GB DDR4 2666 /Quador P1000/960GB SSD工作站級/2U機架式/IB56 | 1 | 58000 | 58000 |
|
2 |
管理節點 |
40核@2.2GHz/384GB DDR4 2666 RECC/Quadro P1000 8GB/960GB SSD+6.4TB緩存盤/70TB并行存儲/4U機架式/IB56G/32"2K圖顯 |
1 |
105000 |
105000 |
|
3 |
交換機 |
邁絡思IB交換機36口 56Gbps |
1 |
87000 |
87000 |
|
4 |
服務器機柜 |
42U，含PDU機柜插座、托盤 |
3 |
5500 |
16500 |
|
5 |
KVM |
16口 DVI KVM切換器 |
2 |
2800 |
5600 |
|
6 |
管理軟件 |
UltraLAB作業調度軟件(8節點) |
1 |
80000 |
80000 |
|
|
|
|
|
|
|
|
累計 |
|
|
|
¥1,732,100 |
|
上述所有配置，代表最新硬件架構，同時保證是最完美，最快，如有不符，可直接退貨
欲咨詢機器處理速度如何、技術咨詢、索取詳細技術方案，提供遠程測試，請聯系
UltraLAB圖形工作站供貨商：
西安坤隆計算機科技有限公司
國內知名高端定制圖形工作站廠家
業務電話：400-705-6800
咨詢微信號：
