ABAQUS 最快最完美工作站與集群硬件配置推薦2022v3
目錄
1. Abaqus/Standard求解器硬件配置推薦（支持GPU加速）
3. Abaqus多機仿真計算集群硬件配置推薦
本文配置方案，更新日期2022年8月，升級原因：GPU規格提升，CPU升級為Xeon第三點可擴展處理器，
ABAQUS有限元軟件用于分析復雜的固體力學、結構力學系統，特別是龐大復雜的問題和模擬高度非線性問題；其解決問題的范圍從相對簡單的線性分析到許多復雜的非線性問題。作為通用的模擬工具， ABAQUS 除了能解決大量結構（應力 / 位移）問題，還可以模擬其他工程領域的許多問題，例如熱傳導、質量擴散、熱電耦合分析、聲學分析、巖土力學分析（流體滲透 / 應力耦合分析）及壓電介質分析
本文針對最新Abaqus 2019給出用于仿真計算的最新圖形工作站、多機集群的硬件配置方案
一 ABAQUS仿真計算配置要求
A1 計算規模劃分，推薦硬件架構
1000萬節點以內，圖形工作站
1000萬節點以上，多機集群
A2 Abaqus/Standard硬件配置特點
|
NO |
關鍵項 |
配置重點 |
|
1 |
CPU |
1.高頻 2.多核（32核以內） |
|
2 |
內存 |
核數：內存容量1:8，例如10核：80GB以上 |
|
3 |
GPU加速 |
支持GPU加速， 主要型號：QuadroGP100，Quadro GV100 |
|
4 |
圖卡 |
前后處理，Nvidia Quadro 系列，入門級，中端系列 |
|
5 |
數據回寫 |
高io，推薦ssd卡， 不推薦sas硬盤，噪音太大，速度比ssd差太多 |
A3 Abaqus/Explicit硬件配置特點
|
NO |
關鍵項 |
配置重點 |
|
1 |
CPU |
1.高頻 2.多核（64核以內） |
|
2 |
內存 |
核數：內存容量1:2~4，例如10核：20~40GB以上 |
|
3 |
GPU加速 |
不支持 |
|
4 |
圖卡 |
前后處理，Nvidia Quadro 系列，入門級，中端系列 |
|
5 |
數據回寫 |
無要求 |

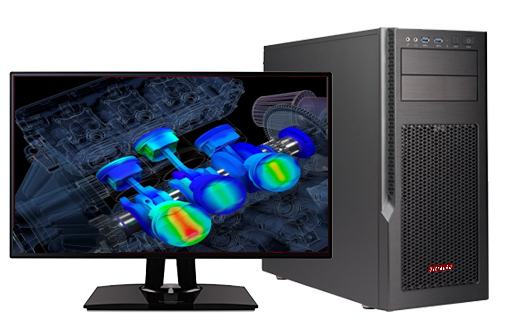

二 Abaqus圖形工作站硬件配置方案
2.1 Abaqus/Standard（隱式算法）圖形工作站硬件配置推薦
性能關鍵點：
CPU采用Xeon第三代可擴展處理器，超頻性能強，微架構更先進
采用最新Nvidia RTX GPU計算卡，GPU加速更快，緩存更大
推薦配置參考：
|
NO |
品牌與型號 |
配置規格 |
價格 |
備注 |
|
1 |
AX420 13796-SAC |
Xeon 銀牌4314(16核@3.7Ghz) / 96GB DDR4 /RTX A4000 16GB/1.9TB盤/4TB SATA企業級/塔式(750w)/23寸-高清圖顯 |
43000 |
超值型 |
|
2 |
AX420 138128-SAC |
Xeon 銀牌4316(20核@3.8Ghz) /128GB DDR4 /RTX A4000 16GB/1.9TB盤/4TB SATA企業級/塔式(750w)/23寸-高清圖顯 |
48800 |
加速型 |
|
3 |
EX650i 237192-SAC |
2顆Xeon銀牌4314(32核@3.7GHz / 192GB DDR4 /RTX A4000 16GB/1.9TB SSD系統盤 /8TB SATA企業級/塔式(750w)/23寸-高清圖顯 |
60500 |
增強型 |
|
4 |
EX650i 238192-SAF |
2顆Xeon銀牌4316(40核@3.8GHz / 256GB DDR4 /RTX A5000 24GB/1.9TB SSD系統盤 /8TB SATA企業級/塔式(750w)/23寸-高清圖顯 |
79900 |
完美增強型 |
|
5 |
EX650i 240256-SCC |
2顆Xeon金牌6354(36核@4.0GHz / 256GB DDR4 /RTX A4000 16GB/3.84TB SSD系統盤 /8TB SATA企業級/塔式(750w)/27寸4K圖顯 |
99990 |
完美加速型 |
|
6 |
EX650i 235256-SCD |
2顆Xeon金牌6342(48核@3.5GHz / 256GB DDR4 /RTX A5000 24GB/3.84TB SSD系統盤 /8TB SATA企業級/塔式(750w)/27寸4K圖顯 |
115000 |
完美全能型 |
|
7 |
EX650i 239512-SCD |
2顆Xeon金牌6348(56核@3.9GHz / 512GB DDR4 /RTX A5000 24GB/3.84TB SSD系統盤 /8TB SATA企業級/塔式(750w)/27寸4K圖顯 |
136000 |
大規模計算完美全能型 |
|
8 |
EX650i 236512-SCE |
2顆Xeon鉑金8358(64核@3.6GHz / 512GB DDR4 /RTX A6000 48GB/7.68TB SSD系統盤 /16TB SATA企業級/塔式(750w)/27寸4K圖顯 |
185000 |
大規模計算高速型 |
|
9 |
EX650i 234512-SDA8 |
2顆Xeon金牌5320(56核@3.4GHz / 512GB DDR4 /Nvidia A100 80GB/水冷靜音/Quadro T1000 4GB/7.68TB SSD系統盤 /16TB SATA企業級/塔式(750w)/27寸4K圖顯 |
220000 |
大規模GPU計算極致型 |
#p#page_title#e#
目錄
1. Abaqus/Standard求解器硬件配置推薦（支持GPU加速）
3. Abaqus多機仿真計算集群硬件配置推薦
2.2 Abaqus/Explicit（顯式算法）圖形工作站硬件配置推薦
性能關鍵點：
以CPU計算為主，配置Xeon第三代可擴展處理器，超頻性能強，微架構更先進，內存帶寬更大
配置規格：
單cpu超值系列---較上一代，頻率高，內存帶寬提升
雙Xeon增強系列---頻率高，內存帶寬提升，主流計算架構
四顆Xeon完美系列---擁有最完美的有限元計算硬件配置架構
推薦配置參考：
|
NO |
品牌與型號 |
配置規格 |
價格 |
備注 |
|
1 |
AX420 13796-SAA |
Xeon 銀牌4314(16核@3.7Ghz) / 96GB DDR4 /Quadro T1000 4GB/1.9TB盤/4TB SATA企業級/塔式(750w)/23寸-高清圖顯 |
33900 |
超值型 |
|
2 |
AX420 138128-SAA |
Xeon 銀牌4316(20核@3.8Ghz) /128GB DDR4 /Quadro T1000 4GB/1.9TB盤/6TB SATA企業級/塔式(750w)/23寸-高清圖顯 |
41000 |
加速型 |
|
3 |
EX650i 237192-SAA |
2顆Xeon銀牌4314(32核@3.7GHz / 192GB DDR4 /Quadro T1000 4GB/1.9TB SSD系統盤 /8TB SATA企業級/塔式(750w)/23寸-高清圖顯 |
52600 |
增強型 |
|
4 |
EX650i 238192-SAB |
2顆Xeon銀牌4316(40核@3.8GHz / 256GB DDR4 /RTX A2000 6GB/1.9TB SSD系統盤 /8TB SATA企業級/塔式(750w)/23寸-高清圖顯 |
61800 |
完美增強型 |
|
5 |
EX650i 240256-SCB |
2顆Xeon金牌6354(36核@4.0GHz / 256GB DDR4 /RTX A2000 6GB/3.84TB SSD系統盤 /8TB SATA企業級/塔式(750w)/27寸4K圖顯 |
96500 |
完美加速型 |
|
6 |
EX650i 235256-SCC |
2顆Xeon金牌6342(48核@3.5GHz / 256GB DDR4 /RTX A4000 16GB/3.84TB SSD系統盤 /16TB SATA企業級/塔式(750w)/27寸4K圖顯 |
108000 |
完美全能型 |
|
7 |
EX650i 239512-SCC |
2顆Xeon金牌6348(56核@3.9GHz / 512GB DDR4 /RTX A4000 16GB/3.84TB SSD系統盤 /16TB SATA企業級/塔式(750w)/27寸4K圖顯 |
126000 |
大規模完美全能型 |
|
8 |
Alpha750 433768-PBC |
4顆Xeon金牌5320H(80核@3.3GHz / 768GB DDR4 /RTX A4000 16GB/960G SSD系統盤/2TB PCIe SSD緩存盤 /16TB SATA企業級/雙塔式(1600w冗余)/27寸4K圖顯 |
183000 |
大規模多用戶完美型 |
|
9 |
Alpha730 443768-PBD |
4顆Xeon金牌6256(48核@4.3GHz / 768GB DDR4 /RTX A5000 24GB/960G SSD系統盤/2TB PCIe SSD緩存盤 /16TB SATA企業級/雙塔式(1600w冗余)/27寸4K圖顯 |
265000 |
單任務大規模計算極致型 |
|
10 |
Alpha750 4382T-PBC |
4顆Xeon鉑金8360H(96核@3.7GHz / 1.5TB DDR4 /RTX A4000 16GB/3.84TB SSD系統盤/4TB PCIe SSD緩存盤 /2*16TB SATA企業級/雙塔式(1600w冗余)/27寸4K圖顯 |
350000 |
超大規模多用戶完美極致型 |
#p#page_title#e#
目錄
1. Abaqus/Standard求解器硬件配置推薦（支持GPU加速）
3. Abaqus多機仿真計算集群硬件配置推薦
NO 貨物名稱 型號 數量 單價 小計 1 計算節點 2顆Xeon銀牌4316（40核3.9Ghz)/ 256GB DDR4 /960GB SSD工作站級/2U機架式/無顯示器/56GbpsIB 5 61500 307500 2 管理節點 Xeon金牌5320(26核@2.5GHz) /128GB DDR4 /Quadro T1000 4GB/480GB SSD+7.68TB緩存盤/56TB并行存儲/4U機架式/雙口萬兆/32"2K圖顯/56GbpsIB 1 78500 78500 3 計算交換機 邁絡思IB交換機36口 56Gbps 1 43000 43000 5 服務器機柜 42U，含PDU機柜插座、托盤 1 6500 6500 6 KVM 16口 VGA KVM切換器 1 1590 1590 7 管理軟件 UltraLAB作業調度軟件(6節點) 1 60000 60000 累計 ¥500,190
三 Abaqus超高速多機集群配置推薦
CX650集群技術特點:
1.集群硬件配置是由計算服務器、管理存儲服務器、低延遲交換機組成。
2.針對有限元仿真計算算法優化設計,【計算服務器】承擔前處理計算(自動網格剖分)、掃頻等單核計算，配備CPU高頻處理器，多個并行計算同步進行，性能比常規配置提升顯著。
3.【計算服務器】配備2顆Intel Xeon3代可擴展處理器（提供48核+高頻處理器，完美仿真計算配置），支持16通道內存帶寬，內存帶寬最大化，配置56G IB網口，最理想的高速仿真計算架構。
4.【存儲服務器】配備intel xeon3代可擴展處理器，支持pcie 4.0接口規格，配置大容量高帶寬PCIe SSD高速緩存盤，整體讀寫超過本機直連存儲（DAS）是仿真計算數據密集讀寫低延遲要求，最理想的高速IO架構。
5.作業調度軟件針支持有限元計算多任務并發計算，支持仿真計算：網格自動剖分（單核計算環節）、求解器求解（多核計算環節），網格剖分對cpu單核計算環節調用，效率更高，求解更快。
6.集群性能從硬件架構、作業調度系統，全新改寫的作業調度系統，比市面上的作業調度,系統效率更高。均比常規集群性能達到極致
仿真計算集群配置推薦1（5個計算節點）
4
管理交換機
24口千兆交換機
1
3100
3100
仿真計算集群配置推薦2（10個計算節點）
|
NO |
貨物名稱 |
型號 |
數量 |
單價 |
小計 |
|
1 |
計算節點 |
2顆Xeon銀牌4316（40核3.9Ghz)/ 256GB DDR4 /960GB SSD工作站級/2U機架式/無顯示器/56GbpsIB |
10 |
61500 |
615000 |
|
2 |
管理節點 |
Xeon金牌5320(26核@2.5GHz) /128GB DDR4 /Quadro T1000 4GB/480GB SSD+7.68TB緩存盤/56TB并行存儲/4U機架式/雙口萬兆/32"2K圖顯/56GbpsIB |
1 |
78500 |
78500 |
|
3 |
計算交換機 |
邁絡思IB交換機36口 56Gbps |
1 |
43000 |
43000 |
| 4 | 管理交換機 | 24口千兆交換機 | 1 | 3100 | 3100 |
|
5 |
服務器機柜 |
42U，含PDU機柜插座、托盤 |
1 |
6500 |
6500 |
|
6 |
KVM |
16口 VGA KVM切換器 |
1 |
1590 |
1590 |
|
7 |
管理軟件 |
UltraLAB作業調度軟件(11節點) |
1 |
110000 |
110000 |
|
|
|
|
|
|
|
|
累計 |
|
|
|
¥857,690 |
|
仿真計算集群配置推薦3（15個計算節點）
|
NO |
貨物名稱 |
型號 |
數量 |
單價 |
小計 |
|
1 |
計算節點 |
2顆Xeon銀牌4316（40核3.9Ghz)/ 256GB DDR4 /960GB SSD工作站級/2U機架式/無顯示器/56GbpsIB |
15 |
61500 |
922500 |
|
2 |
管理節點 |
Xeon金牌5320(26核@2.5GHz) /128GB DDR4 /Quadro T1000 4GB/480GB SSD+7.68TB緩存盤/56TB并行存儲/4U機架式/雙口萬兆/32"2K圖顯/56GbpsIB |
1 |
78500 |
78500 |
|
3 |
計算交換機 |
邁絡思IB交換機36口 56Gbps |
1 |
43000 |
43000 |
| 4 | 管理交換機 | 24口千兆交換機 | 1 | 3100 | 3100 |
|
5 |
服務器機柜 |
42U，含PDU機柜插座、托盤 |
1 |
6500 |
6500 |
|
6 |
KVM |
16口 VGA KVM切換器 |
1 |
1590 |
1590 |
|
7 |
管理軟件 |
UltraLAB作業調度軟件(16節點) |
1 |
160000 |
160000 |
|
|
|
|
|
|
|
|
累計 |
|
|
|
¥1,219,800 |
|
集群配置特點：
1，傳統服務器、刀片服務器配置通常是使用多核低頻Xeon處理器，因?yàn)樯嵩?，我們的配置采用高頻多核架構，求解器計算速度大幅提升
2，建模、網格剖分大幅提升（因?yàn)楦哳l性能顯著）
3，整個系統性價比高
上述所有配置，代表最新硬件架構，同時保證是最完美，最快，如有不符，可直接退貨
